TF50 (1/2" DN 15)
- Typ TF50 (1/2" DN 15)
- Max. Fördermenge 3.6 m³/h (bei Wasser und leerer Presse)
- Max. Förderdruck 16 bar bei 8 Druckluft
- Ansaughöhe trocken/gefüllt 2.5 mWS / 8 mWS
- Max. Feststoffgröße 4 mm
- Temperaturbereich -20°C...+70°C (+100°C bei komplett PTFE)
- Produktberührte Gehäuseteile PE, PTFE (massiv)
- Membranen EPDM, NBR, PTFE, FKM
- Ventilkugeln EPDM, NBR, PTFE, PUR, Keramik (SiC), Edelstahl, PE1000
- Saug- / Druckanschluss BSP Innengewinde (standard), NPT Innengewinde, DIN Flansch u.v.a.
- Anschlussgröße Zoll G 1/2" Innengewinde (schwenkbar)
- Anschlussgröße Nennweite DN 15
- Druckluftanschluss Nippel für Schnellverschlusskupplung NW 7,2
- Volumen per Hub 116 ml
- ATEX optional
- Mittelblock PP (nicht produktberührt)
- Gewicht 6 kg (8 kg bei PTFE Gehäuse)
- Steuerventil Messing mit PET Kolben
Detail Grafiken

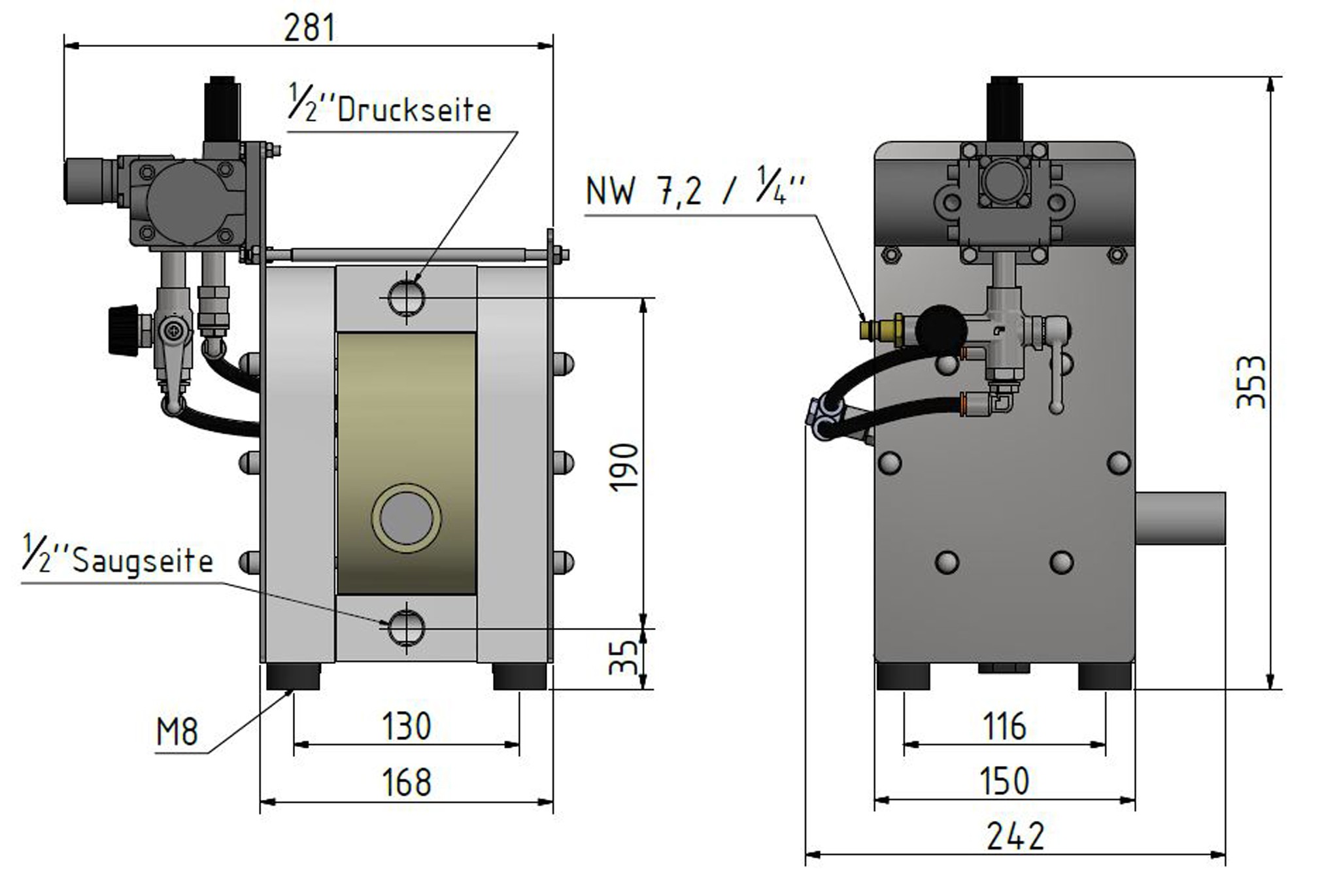

Maßzeichnung
Förderkurve
