Tapflo Schlauchpumpen - PTL

Tapflo Schlauchpumpen 2022

Tapflo Schlauchpumpen sind nicht nur zuverlässig, sondern bieten durch Ihre einfache Bauweise eine unkomplizierte Handhabung sowie Wartung. Pumpenausfälle können hohe Kosten verursachen, mit den Tapflo Schlauchpumpen sind Sie jedoch auf der sicheren Seite.

Wenige Ersatzteile und ein simples Förderprinzip sorgen für einen reibungslosen Betrieb. Dabei können selbst hochviskose sowie abrasive und aggressive Medien gefördert werden. Diese kommen dabei mit den rotierenden Bauteilen der Pumpe nicht in Kontakt. Doch sollte es selbst zu einem Schlauchbruch kommen, so ist Ihre Arbeitsumgebung durch eine Deckeldichtung gesichert.

Die PTL-Reihe ist für den industriellen Gebrauch konzipiert und zusammen mit hochentwickelter Schlauchtechnologie können lange Standzeiten erzielt werden.


Selbstansaugend und trockenlaufsicher

Häufig müssen Pumpen unter ungünstigen Umständen installiert werden und Selbstansaugung und Trockenlaufsicherheit müssen gewährleistet sein. Konventionelle Verdrängerpumpen versagen unter diesen Umständen häufig den Dienst. Tapflo PTL Pumpen saugen trocken 6 m, gefüllt 9,8 m Wassersäule an.


Förderprinzip

Die zwei Rollen pressen den Schlauch abwechselnd in einer patentierten konzentrischen Führung und fördern den Inhalt von der Saug- auf die Druckseite. Da der Schlauch sich stets wieder öffnet, bildet sich ein Vakuum auf der Saugseite und das Medium wird angesaugt.

Keine andere Verdrängerpumpe bietet diese einmalige Trennung von Pumpe und Fördermedium.

Bei den Baugrößen PTL09 bis PTL13 wird der Rotor mit überdimensionierten Kugellagern gestützt, die in dem Pumpengehäuse montiert sind. Bei den großen Pumpen PTL17 bis PTL45 wird der Rotor von verstärkten Lagern in der Antriebseinheit geführt.

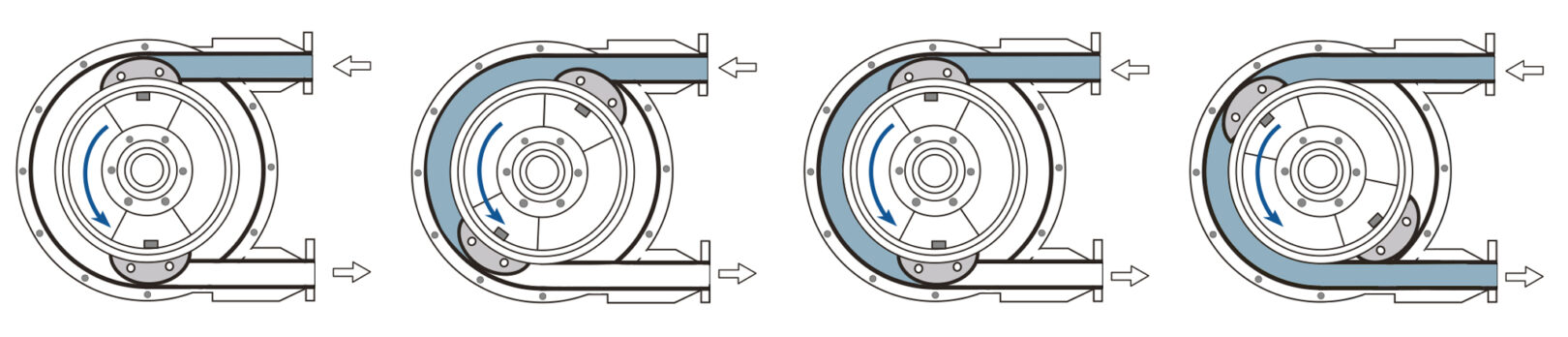

Pulsation und Förderprinzip einer Schlauchpumpe

Einfacher und schneller Schlauchwechsel

Die PTL-Pumpe ist einfach in Anwendung und Wartung und stellt daher die Lösung für zwei der wichtigsten Anliegen unserer Kunden dar: Kostensenkung und Erhöhung der Standzeiten. Das wird dadurch erreicht, dass bei der Pumpe keine Ventile, Kolben, Statoren oder rotierenden Teile mit dem Fördermedium in Kontakt kommen. Die PTL-Serie ist darauf ausgelegt, dass Schlauchwechsel ohne besondere technische Kenntnisse einfach und schnell durchgeführt werden können.

Das Fördermedium kommt nur mit den Anschlüssen und dem Schlauch in Berührung. Somit ist der Schlauch das einzige Verschleißteil der Pumpe. Wir optimieren die Schlauchlebensdauer durch verschiedene Schlauchmaterialien: NR (FDA), NBR (FDA), Norprene, Tygoprene, Silikon sowie die Pumpenparameter wie Pumpengeschwindigkeit, Antriebsleistung etc., je nach Kundenanwendung.

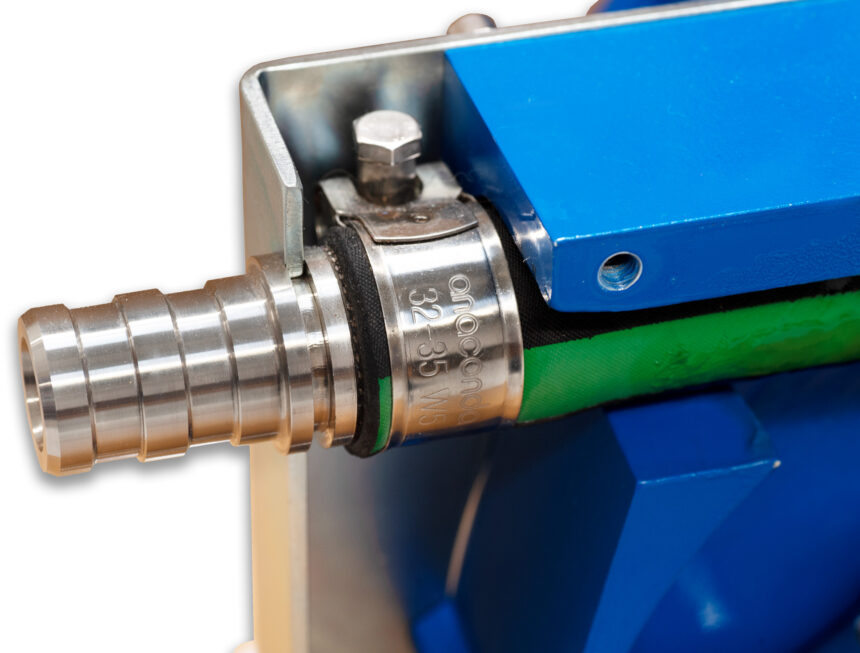

Tapflo PTL Schlauchanschluss

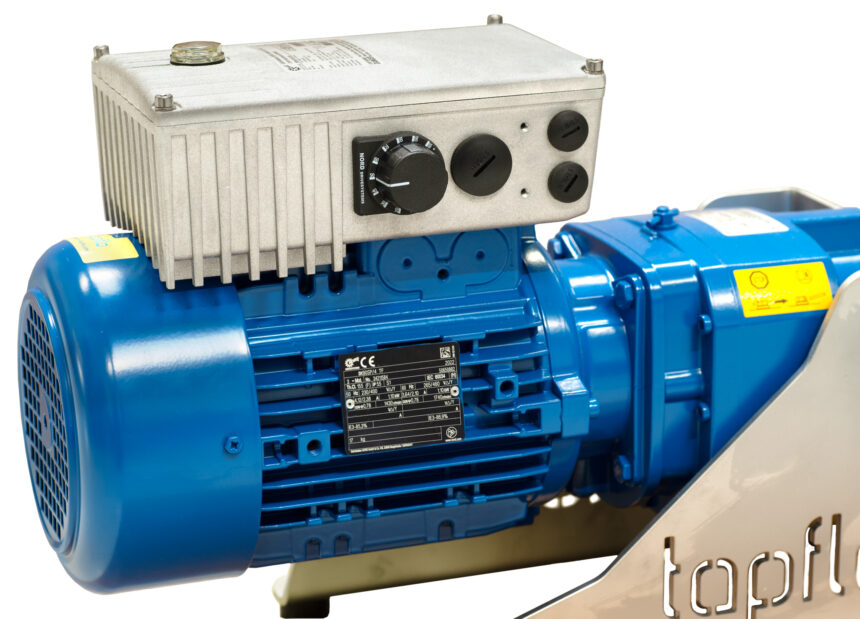

Tapflo PTL integrierter Frequenzumrichter

Regelung über Frequenzumrichter

Die Fördermengen reichen von wenigen ml bis zu 10 m³/h und die Drücke reichen bis zu 4 bar. Es stehen Antriebe mit Festdrehzahl und Ex-geschützte Antriebe zur Verfügung.

Für die Regelung über Frequenzumrichter werden die Motoren standardmäßig mit Kaltleiterfühlern ausgerüstet.

Alle Pumpen sind auch optional mit integrierten Frequenzumrichter lieferbar.


Vorteile auf einen Blick

Trockenlaufsicher: einfache Handhabung, keine Überwachung erforderlich

Regelbar: durch Drehzahländerung, z.B. mittels Frequenzumformer, kann die Fördermenge geregelt werden, auch für Dosieraufgaben

Wenige Bauteile: das einzige Verschleißteil ist der Schlauch, keine Ventile vorhanden, geringe Wartungskosten

Selbstansaugend: Viele Anwendungsmöglichkeiten, einfache Installation

Förderrichtung umkehrbar: zum Entleeren von Leitungen nur die Drehrichtung ändern

Variable Saugseite:  bei Medien mit großen Feststoffen kann die Saugseite oben angeschlossen werden, so dass die Feststoffe „durch die Pumpe fallen“

Keine Turbulenzen: bei stark abrasiven Medien findet eine schonende, verschleißarme Förderung statt. Auch für empfindliche Medien.


Alle PTL-Pumpen auf einen Blick
