Zubehör für den Anbau

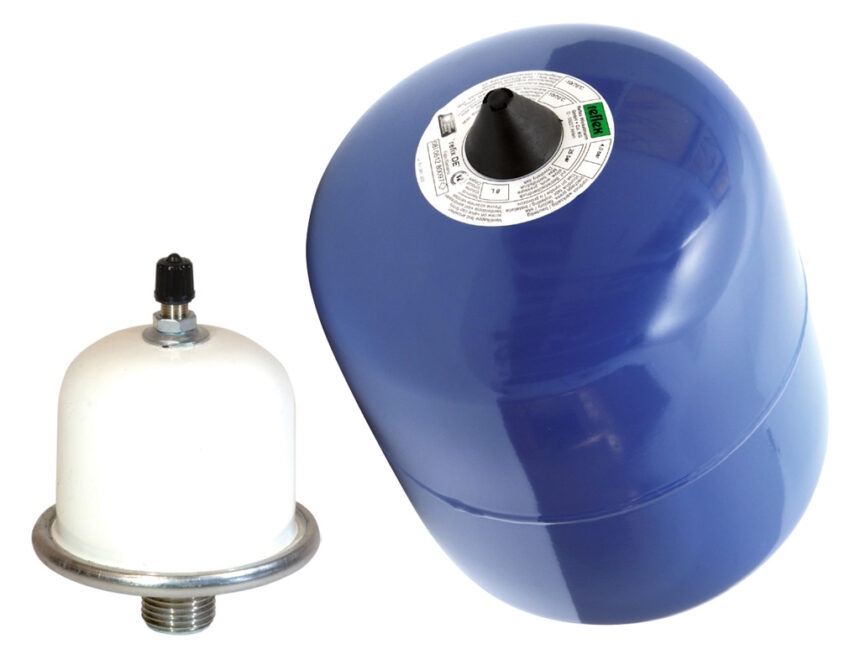

ZF01 Pulsationsdämpfer passiv
Je nach Anwendung können neben den aktiven Pulsationsdämpfern von Tapflo auch passive Dämpfer, die als Blasenspeicher ausgeführt sind, eingesetzt werden. Bei den passiven Dämpfern wird ein Vordruck in das Dämpfergehäuse mittels Druckluft vorgegeben. Dieser Vordruck muss in Abhängigkeit vom Betriebsdruck angepasst werden.
Die im Dämpfer eingebaute Blase aus Butylkautschuk (nicht wechselbar) dehnt sich bei Druckbelastung aus und komprimiert das Luftvolumen im Dämpfergehäuse.
Diese Bauart wird besonders als sogenannter Wasserschlagdämpfer eingesetzt, wo plötzliche Druckspitzen durch schnell schließende Ventile verursacht werden. Lieferbar in verschiedenen Größen und Druckstufen.

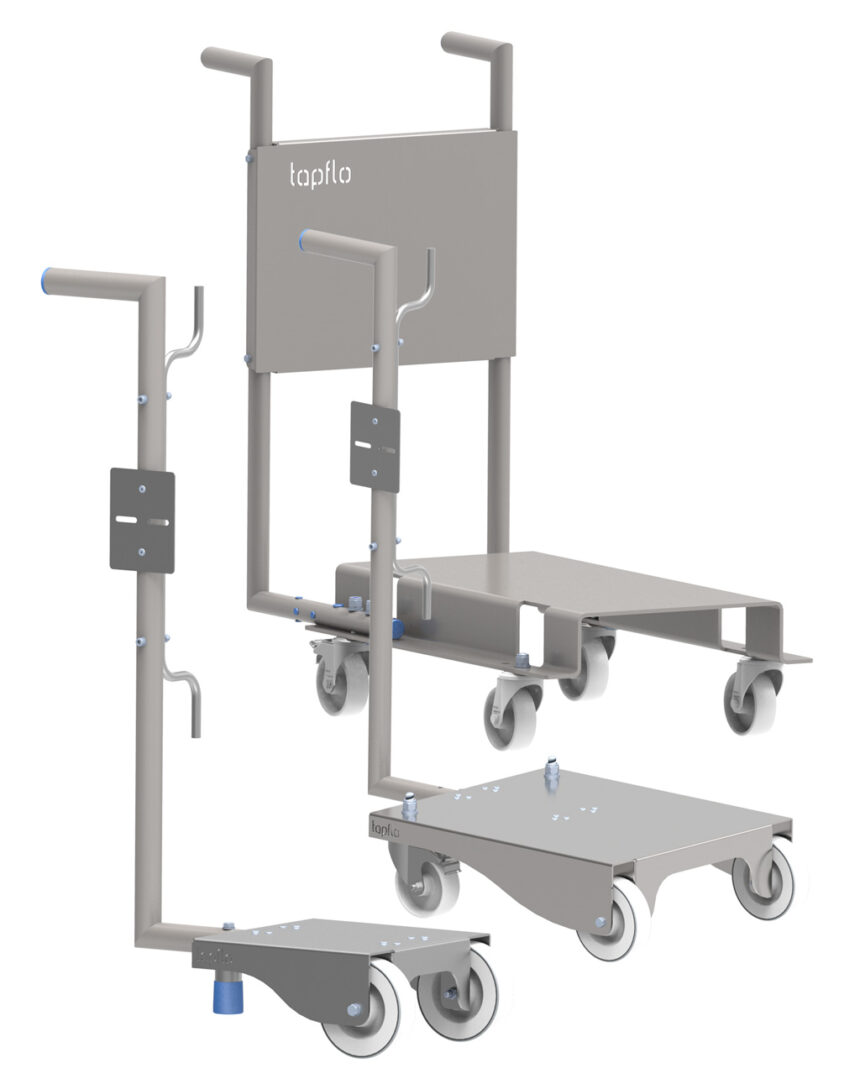

ZF02 Fahrwagen für Pumpen
Häufig werden die Pumpen als mobile Pumpen eingesetzt, wo sie an verschiedenen Orten eingesetzt werden. Hierfür sind Fahrwagen lieferbar, die auf die Pumpengröße und eventuell erforderliches Zubehör, wie z.B. Schläuche, zugeschnitten sind. In Explosionsgefährdeten Räumen sind die Wagen mit elektrisch leitfähigen Rollen ausgestattet.
Selbstverständlich wird die Tragfähigkeit der Wagen abhängig von dem Gewicht der Pumpe ausgewählt.
Besonders bei der Hygienic-Reihe wird auf beste Verarbeitung und Qualität geachtet. Die Oberfläche ist hier auf Ra < 1,6 µm poliert. An allen Fahrwagen können auf Wunsch zusätzliche Komponenten montiert werden, wie z.B. Filterdruckminderer, Schlauchhalter etc.

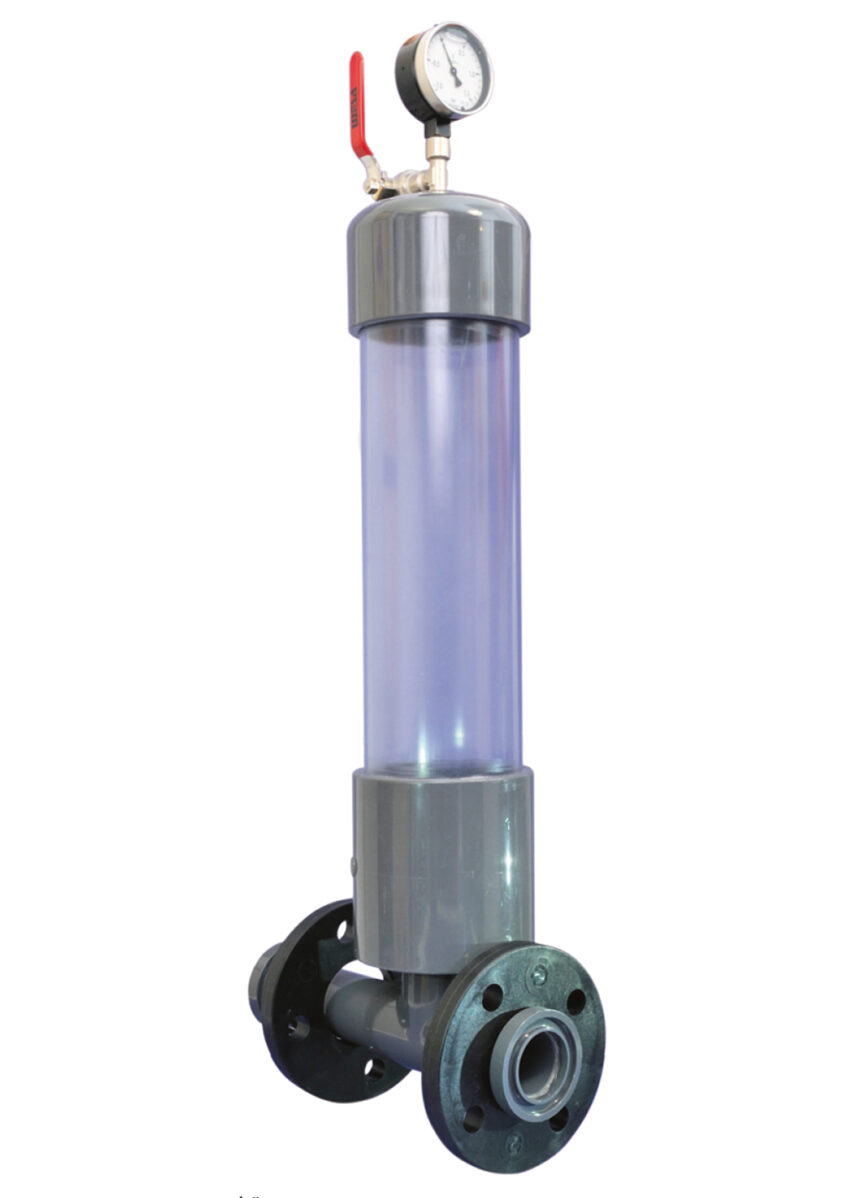

ZF03 Pulsationsdämpfer Saugseite
In vielen Fällen müssen die Pumpen mit langen Saugleitungen installiert werden. Da die Druckluftmembranpumpen naturgemäß einen pulsierenden Förderstrom haben, ergibt sich auch in der Saugleitung eine Pulsation.
Pulsationen in Rohrleitungen haben störende Einflüsse:
- Schlagen in der Saugleitung
- Erhöhen des Rohrleitungswiderstandes
- Verringerung des Füllgrades der Pumpe und damit der Fördermenge
- Erhöhter Luftverbrauch
Bei diesen Pulsationsdämpfern aus PVC bildet sich ein Unterdruck in der Säule durch die Pumpenhübe, der zu einem kontinuierlichen Nachfließen der Flüssigkeit führt. Die Dämpfer sind mit einer Säule aus transparentem PVC gebaut, so dass visuell überprüft werden kann, welches Luftvolumen sich im Dämpfer befindet und ob die Flüssigkeitssäule sich hebt und senkt. Das Manometer oben auf dem Dämpfer gibt Auskunft über den entstehenden Unterdruck. Durch den seitlichen Kugelhahn kann bei Bedarf das Luftpolster nachgefüllt werden.

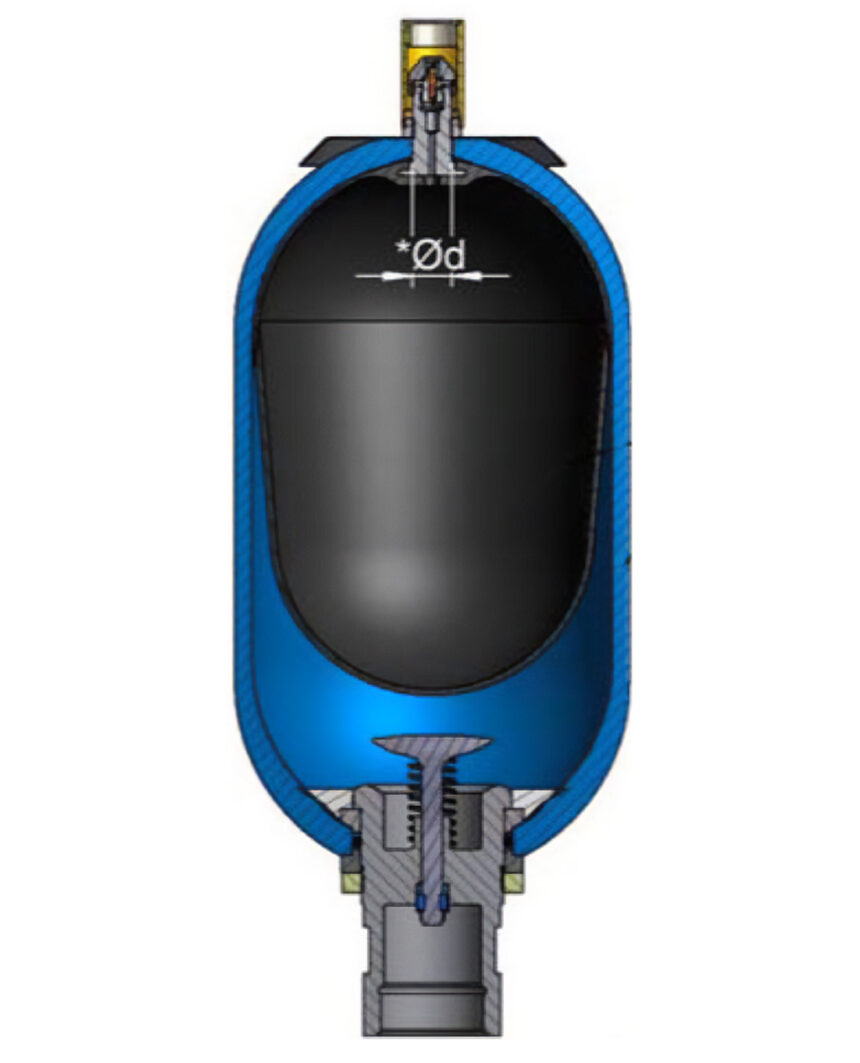

ZF04 Pulsationsdämpfer passiv Hochdruck
Die als Blasenspeicher ausgeführten Dämpfer werden mit einem Vordruck mittels Druckluft vorgespannt. Dieser Vordruck muss in Abhängigkeit vom Betriebsdruck angepasst werden.
