IBC Mixingstation

IBC Mixingstation

Sparen Sie Zeit und nutzen Sie eine Komplettlösung für das Mischen verschiedener flüssiger Produkte. Die Mixing Station ist ein automatisiertes System zum hocheffizienten Mischen in einem IBC. Sie ist sowohl in stationärer als auch in mobiler Ausführung erhältlich und kann somit an verschiedenen Orten eingesetzt werden.

Mischstationen sind bequem und sehr einfach zu bedienen. Alle Vorgänge werden von der integrierten Steuertafel aus durchgeführt, die das Gerät startet und stoppt und auch die Drehgeschwindigkeit einstellt. Die einzige manuelle Arbeit ist die Anlieferung des IBC und das Einsammeln des IBC nach Beendigung der Mischzeit. Eine solche Konstruktion ermöglicht ein schnelles Positionieren und Absenken des Mischers sowie das Einstellen des Mischtimers.

Die IBC-Station garantiert ein hohes Maß an Sicherheit – der Mischer schaltet sich nicht nur nicht ein, wenn er über das Containerniveau angehoben ist, sondern auch, wenn der Container falsch platziert ist oder fehlt. Während des Betriebs befinden sich alle rotierenden Elemente in einem geschlossenen Raum, wodurch die Möglichkeit eines versehentlichen, direkten Kontakts ausgeschlossen ist.

Die Wellen und Laufräder sind in verschiedenen Materialien erhältlich (AISI 316, PP, PFA, ECTFE). Der Bediener kann die Drehzahl des Mischers über einen Frequenzumrichter einstellen, wodurch er für viele verschiedene Anwendungen eingesetzt werden kann. Die IBC-Mischstation wurde entwickelt, um verschiedene Flüssigkeiten miteinander oder mit Pulvern zu mischen und deren vollständige Auflösung in Flüssigkeiten zu gewährleisten.


Eigenschaften und Vorteile

  • Der Mischer läuft nie ohne den IBC-Tank oder in einer falschen Position
  • Vollständige Steuerung über ein Bedienfeld, einschließlich der Positionierung des elektrischen Stellantriebs, der für die Höhe des Mischers verantwortlich ist
  • Einstellbarer Mischtimer, so dass verschiedene Arbeiten in der Zwischenzeit erledigt werden können
  • Ausgestattet mit Führungsschienen für IBC-Tanks
  • Mobile oder stationäre Installation
  • Einstellbare Mischgeschwindigkeit
  • Sicherer und zuverlässiger Betrieb
  • Bequem und einfach zu bedienen
  • Hohe Effizienz und besseres Zeitmanagement
  • Einfache Platzierung eines IBC-Tanks
  • Sichere und einfache Möglichkeit, den IBC-Tank mit einem Handhubwagen zu transportieren
  • Geeignet für das Mischen verschiedener Produkte mit einer Viskosität von bis zu 20000 mPas
  • Ausführung geeignet für Arbeiten in ATEX-Zonen – gemäß ATEX-Richtlinie, Kategorie II 2G

Technische Daten

Anwendungen: Flüssigkeiten bis zu einer Viskosität von 20.000 mPas, auch mit Partikeln oder Pulvern. Geeignet für Flüssigkeiten, die in IBC-Tanks (IBC-Mischer) oder Fässern (Fassmischer) gelagert werden
ATEX: Verfügbar für explosionsgefährdete Bereiche (ATEX-Zonen)
Nennspannung: 400V AC, 50-60 Hz oder 220-230V AC, 50-60 Hz
Abmessungen: 1300x1200x3000 mm (Länge x Breite x Höhe)
Werkstoffe: Medienberührte Teile (Laufrad, Welle): AISI 316, PP, PFA, ECTFE
Andere Teile: AISI 304 oder lackierter Stahl


Betrieb

Um die Mischstation zu benutzen, muss der Tank mit der Flüssigkeit unter dem Mischer positioniert werden. Im Falle einer mobilen Mischstation muss die Einheit zum Standort des Tanks transportiert werden. Die korrekte Positionierung des Behälters (Koaxialität der Behälterachse und der Achse des Mischerlaufrads) wird durch die Führungsschienen gewährleistet. Nach der Platzierung ist der Mischer abzusenken und die Drehzahl und Mischzeit einzustellen.

Während des Mischens kann sich der Bediener auf andere Aufgaben konzentrieren, und wenn das Gerät fertig ist, schaltet es sich ab und zeigt das Ende des Zyklus an. Dank der Timerfunktion kann die Mischzeit genau und produktspezifisch eingestellt werden. Die speziell entwickelte Station ermöglicht eine präzise Positionierung des Mischers über dem Behälter. Das Anheben und Absenken des Mischers wird über ein Bedienfeld gesteuert, das mit dem Stellantrieb verbunden ist. Alternativ kann das Gerät mit einer manuellen Seilrolle geliefert werden, die einfach zu bedienen ist und den ATEX-Anforderungen entspricht. In beiden Fällen kann der Mischer nicht unkontrolliert abgesenkt werden.

Steuerung

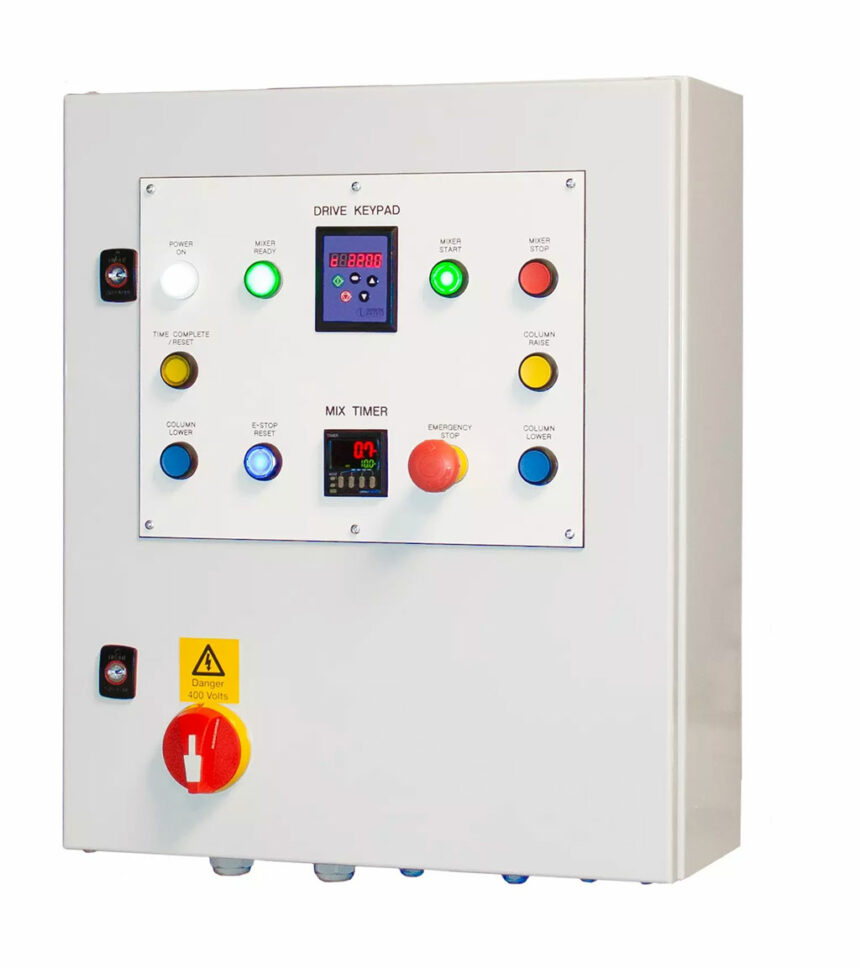

IBC Mixer Steuerung
  • Anheben oder Absenken des Mischers,
  • Einstellung der Drehgeschwindigkeit (Frequenzumrichter),
  • Einstellung der Mischzeit (Timer) und automatische Abschaltung,
  • Anhalten nach Anheben des Mischers oder wenn der IBC nicht platziert ist,
  • START, STOP, E-STOP (Not-Aus),
  • Geschützt vor Überlastung.

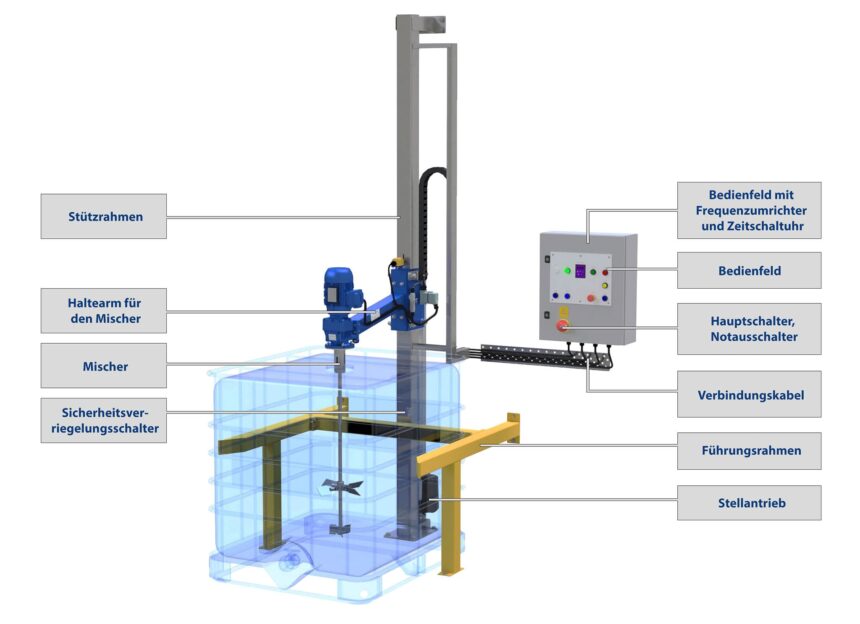

IBC Mixer Konstruktion

Stützrahmen:
– Stützt den Mischer und den Schaltschrank
– 2 Ausführungsvarianten: stationär (Boden- und Wandmontage) oder mobil (auf 4 Rädern montiert, die eine freie Bewegung der Einheit ermöglichen)
– Die Räder sind mit einem Feststellmechanismus ausgestattet

Haltearm für den Mischer:
– Ausgestattet mit einem Positionsschalter – verhindert das Drehen des Mischers, wenn er sich nicht in einer abgesenkten Position befindet

Mischer:
– Langsamlaufender Mischer, ausgestattet mit einem universellen, klappbaren Laufrad. Ermöglicht das Mischen von Flüssigkeiten mit hoher Viskosität, von Flüssigkeiten, die feste Partikel enthalten, und von Flüssigkeiten mit Pulvern
– Bei gestopptem Mischer bleibt das Laufrad eingeklappt und kann so leicht in den IBC eingeführt werden
– Nach dem Start des Mischers entfaltet sich das Laufrad aufgrund der Zentrifugalkraft und beginnt, das gesamte Volumen des Behälters zu mischen
– Je nach Anwendung können verschiedene Arten von Laufrädern bestellt werden

Sicherheitsverriegelungsschalter:
– Unterbindet die Rotation des Mischers, wenn der Behälter fehlt oder falsch platziert ist

Elektrischer Antrieb, pneumatischer Zylinder oder manuelle Seilspule:
– Einfache Bedienung durch eine einzelne Person
– Geschützt vor einem versehentlichen Sturz

Schaltschrank mit Frequenzumrichter und Zeitschaltuhr:
– Im Schaltschrank integrierte Positioniereinheit, die mit dem Mischer und den Sensoren verkabelt und verbunden ist
– Der Frequenzumrichter steuert die Drehzahl und verhindert eine Überlastung des Motors
– Ausgestattet mit einem Bedienfeld mit Schaltern und einem Display zur Einstellung der Drehzahl
– Die Mischzeit wird über einen Timer mit automatischer Abschaltung gesteuert

Bedienfeld:
– Steuerung des Mischermotors (Start, Stopp, Einstellung der Drehzahl, Notabschaltung)
– Anheben und Absenken des Mischers
– Einstellung des Mischtimers

Führungsrahmen:
– Positioniert den Behälter unter dem Mischer


Weitere Ausführungen

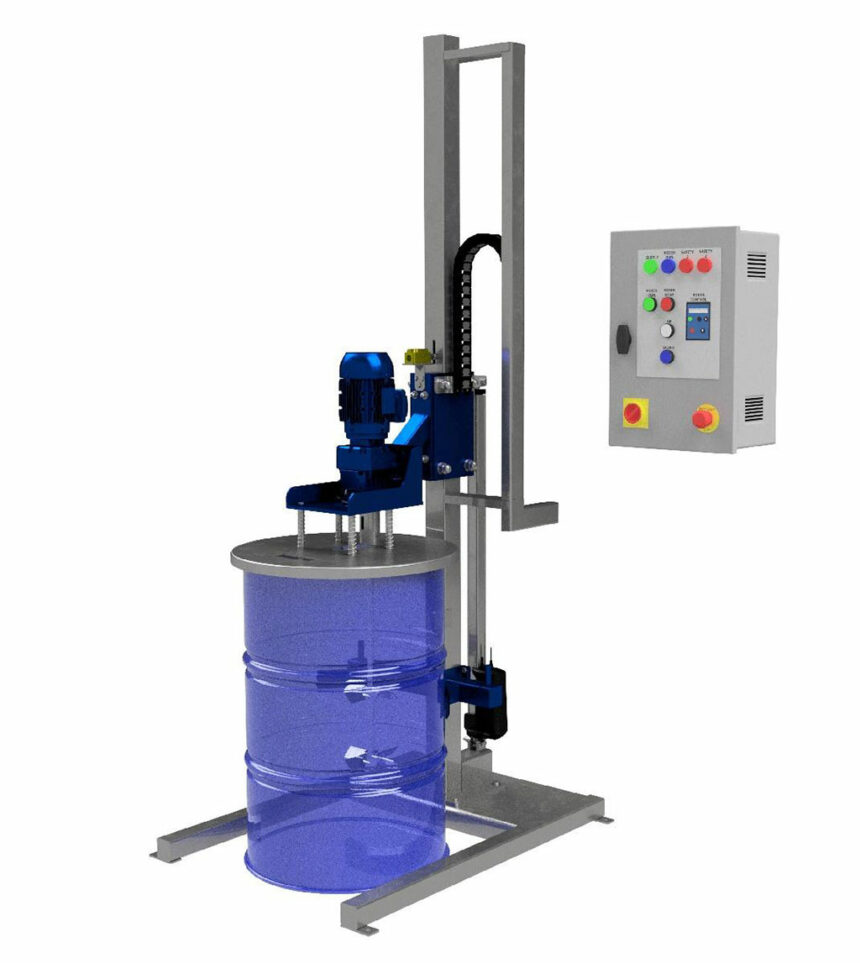

Fass-Mischstation

Fass Mischstation

Die Anlage ist zusätzlich mit einer integrierten Fassabdeckung für den Mischer ausgestattet. Sie deckt das Fass während des Mischvorgangs ab und verhindert so, dass das Medium aus dem Fass austritt, aber auch, dass Partikel von außen in das Fass gelangen. Zudem ist das Fass mit Gurten befestigt, die ein Drehen des Fass verhindern. Auf Wunsch bieten wir auch Fassabdeckungen mit Einfülltrichter an, die eine Zugabe von Zutaten während des Mischvorgangs ermöglichen, ohne dass der Mischer selbst angehoben werden muss.

Mobile Mischstation

Mobile Mischstation

Die mobile Ausführung der Mischstation ermöglicht ihren Einsatz an vielen Orten in der Einrichtung. Die mobile Station ist mit Rädern ausgestattet, so dass sie leicht transportiert werden kann. Nachdem die Station in die gewünschte Position gebracht wurde (normalerweise über dem Tank), können die Räder arretiert werden, was die Sicherheit während der Arbeit gewährleistet. Die mobile Mischstation ist in Ausführungen für IBC-Tanks und Fässer erhältlich. Bei Bedarf kann die Station auch in ATEX-Norm ausgeführt werden.


Zertifikate

Konformitätserklärung CE
Produkte, die als Maschinen definiert sind und das CE-Zeichen erhalten haben, müssen die Anforderungen der Maschinenrichtlinie 2006/42/WE in Bezug auf Sicherheit erfüllen. Sie entsprechen auch der Niederspannungsrichtlinie 2014/35/UE und der Richtlinie 2014/30/UE zur elektromagnetischen Verträglichkeit.

Richtlinie ATEX 2014/34/UE
Verfügbare Ausführung für ATEX Zone II 2G.

Videos

Bitte stimmen Sie zur Nutzung der Datenübertragung an Dritte gemäß unserer Datenschutzerklärung zu.


Entdecken Sie unsere Industriemischer

Industriemischer

Einfache Lösungen für Ihre Mischanforderungen

Für eine einfachere Lösung zum Mischen von Flüssigkeiten in verschiedenen Behältern empfehlen wir unsere Industriemischer. Diese bieten eine kompakte und flexible Lösung für verschiedene industrielle Anwendungen.

Eigenschaften und Vorteile

  • Einfache Handhabung und schnelle Montage
  • Leicht transportierbar zwischen verschiedenen Behältern
  • Verfügbar in elektrischen und pneumatischen Ausführungen
  • Geeignet für gängige 200-Liter-Fässer und IBC-Container
  • Flexibel und vielseitig einsetzbar

Erleben Sie die Effizienz und Benutzerfreundlichkeit unserer Industriemischer für Ihre alltäglichen Mischanforderungen.
