Vereinfachen Sie das Entladen von hochviskosen Flüssigkeiten mit unserem High Viscosity System Quattro (HVS Quattro). Es ist für großvolumige Anwendungen konzipiert, bei denen mehrere Fässer (in der Regel vier) auf Paletten gelagert werden. Mit dem HVS Quattro können Sie dank unseres revolutionären Gelenkarms problemlos zwischen den Fässern wechseln. Erleben Sie eine beeindruckende Produktentnahmerate von bis zu 99 %, die Ihre Produktionskosten senken wird.

Unsere HVS Quattro-Fassentladungslösung umfasst eine hygienische Doppelmembranpumpe mit eingebauten Hebe- und Senkfunktionen, die für die schnelle und effiziente Entladung von 200-Liter-Fässern entwickelt wurde. Dieses mobile System gewährleistet die schnelle Entnahme von Inhalten, wie z. B. doppelt konzentriertem Tomatenmark, aus einem Fass in weniger als zwei Minuten und unterstreicht damit seine außergewöhnliche Geschwindigkeit und Effektivität in der Praxis.

Hauptmerkmale

Einfachste Entladung von 4 Fässern, die auf einer Palette gelagert sind, eines nach dem anderen, mit einem bequemen Austausch der Fässer dank des mitgelieferten Gelenkarms.
Schnelle Entladung der Fässer: bis zu 400 Liter pro Minute, abhängig von den Flüssigkeitseigenschaften und dem Entleerungsdruck.
99%ige Produktausbeute: Produkteinsparung durch den eingesetzten Abstreifdeckel.
Hohe Prozesssicherheit und Zeitersparnis: durch das Steuerungssystem.

Unverbindliches Angebot anfragen Prospekt

Einsparungen und Effizienz

Maximieren Sie Ihre Einsparungen: Erzielen Sie eine Produktentnahme von 99 %, was den Produktverlust erheblich reduziert und im Laufe der Zeit zu Einsparungen bei den Produktionskosten führt. Unser System ist für eine schnelle Fassentladung ausgelegt. Es ist in der Lage, bis zu 400 Liter pro Minute zu pumpen, abhängig von den Eigenschaften der Flüssigkeit und dem Förderdruck.

Zeitersparnis: Unser automatisches Entladesystem spart dem Bediener wertvolle Zeit, so dass er sich auf andere wichtige Aufgaben konzentrieren kann. Sobald die Pumpe im Fass positioniert und gestartet ist, arbeitet sie autonom und stoppt automatisch, sobald das Fass leer ist. Während dieses Vorgangs können sich die Bediener auf andere Aufgaben konzentrieren oder ein anderes Fass vorbereiten, indem sie den Auskleidungssack öffnen und sichern.

Funktionsprinzip

Unser System ist bequem auf einem mobilen 4-Rad-Rahmen montiert, der einen einfachen Transport zum Fasslagerplatz ermöglicht. Einmal positioniert, können die Paletten mühelos mit einem Gabelstapler oder einem manuellen Palettenhubwagen angeliefert werden. Dank der stabilen Tragstruktur unseres Systems ist die präzise Platzierung der Paletten einfach und ermöglicht einen schnellen Start des Prozesses.

Der nächste Schritt besteht darin, den mit der Pumpe ausgestatteten Gelenkarm zu nutzen, um den Abstreifdeckel sicher auf der Oberseite des Fasses zu positionieren, das zuerst entladen werden soll. Nachdem die Pumpe richtig positioniert ist, kann sie durch einfaches Drücken der START-Taste auf dem Bedienfeld gestartet werden. Die Pumpe senkt sich automatisch ab, bis sie den Boden des Fasses erreicht und hält dann an. Alternativ kann sie vom Bediener manuell gesteuert werden, wenn er sich für den manuellen Betrieb entscheidet.

In der letzten Phase der Fassentladung wird der Deckel des leeren Fasses abgenommen. Um diese Aufgabe schnell und effizient zu erledigen, sorgt das System für Druckluft zwischen dem Deckel und dem Fass.

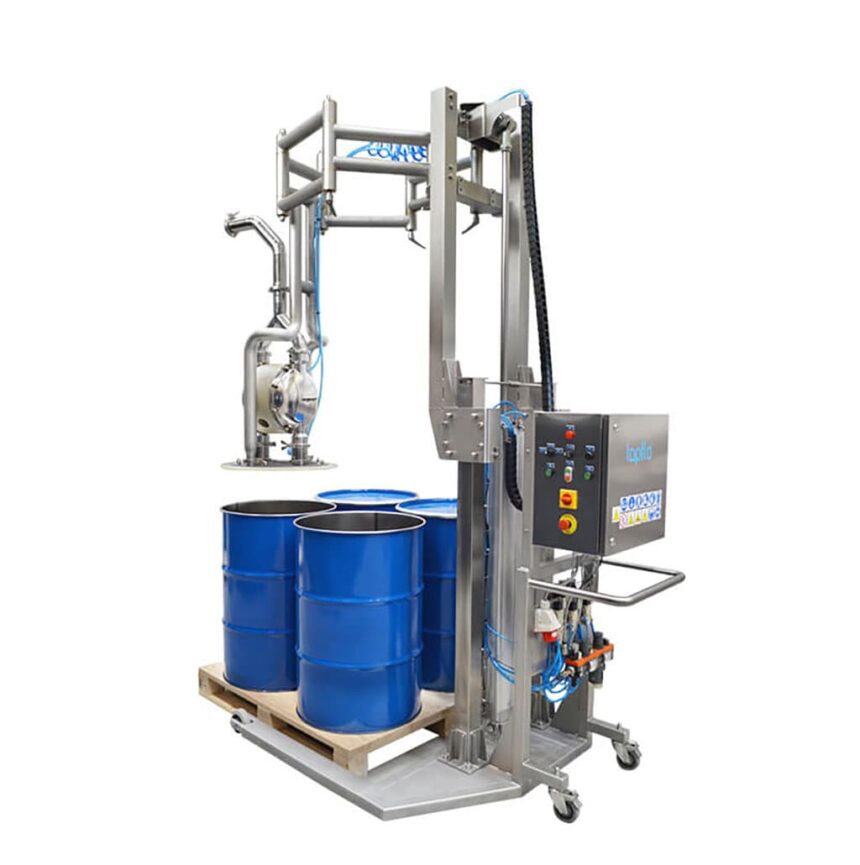

HVS-Quattro-System mit angehobener Pumpe, die zwischen den Fässern bewegt wird. Konzipiert für die effiziente Entladung von mehreren Fässern.

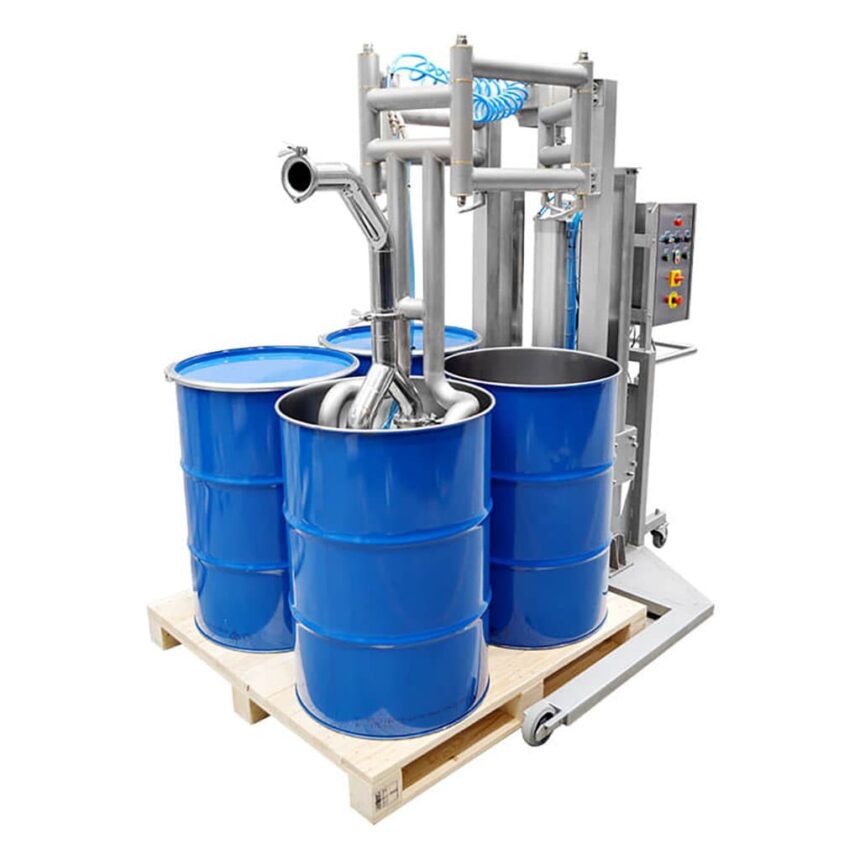

HVS-Quattro-System beim Entladen von Fässern.

Fässer & Container

In der heutigen Industrie ist die Verwendung von Behältern wie Fässern und IBCs außerordentlich üblich geworden. Diese vielseitigen Behälter werden häufig für den Transport von hochviskosen Flüssigkeiten wie Zellstoff oder Konzentraten verwendet, die immer in Fässern mit aseptischen Säcken gelagert werden.

Gerade Fässer: Unter diesen Behältern ist das gerade 200-Liter-Stahlfass die am weitesten verbreitete und am häufigsten erhältliche Variante. In der Regel haben Sie die Flexibilität, ein einzelnes Fass auf einer kompakten Palette anzuliefern oder 4 Fässer auf einer einzigen Palette zu platzieren.

Konische Fässer: In bestimmten Branchen werden konische Fässer immer häufiger verwendet, da sie sich platzsparend ineinander schachteln lassen, wenn sie leer sind. Dies macht sie zu einer praktischen Wahl für eine Vielzahl von Anwendungen, insbesondere in der Massenproduktion.

Maßgeschneiderte Fasslösungen: Unabhängig von der Art des von Ihnen verwendeten Fasses kann unser High Viscosity System (HVS) problemlos an Ihre Bedürfnisse angepasst werden. Unser HVS wurde speziell für Fassentladesysteme entwickelt, die viskose Flüssigkeiten verarbeiten. Es umfasst einen speziellen Abstreifdeckel (Folgeplatte), der dafür ausgelegt ist, auch den letzten Tropfen des Produkts aus dem Fass und dem Sack zu entfernen. Für gerade Fässer bieten wir einen Deckel an, der mit einer vielseitigen Lippendichtung ausgestattet ist, die eine gründliche Abstreifung gewährleistet und sich gleichzeitig mühelos an jede Formänderung des Fasses, einschließlich Wandbeschädigungen, anpasst – eine kostengünstige Lösung.

Bei konischen Fässern besteht unsere Lösung aus einer aufblasbaren Dichtung, die in unser pneumatisches Steuerungssystem integriert ist. Diese Dichtung passt sich in ihrer Größe an und bietet eine hohe Abstreifwirkung, wenn sie die unteren Bereiche des Fasses erreicht.

IBC-, Goodpack- und Bag-in-Box®-Optionen: Unsere HVS-Systeme können auch zum Entladen von IBC-Containern, multimodalen Goodpack-Containern oder Bag-in-Box®-Containern konfiguriert werden. Diese Vielseitigkeit stellt sicher, dass Sie eine flexible Lösung für eine Vielzahl von Transport- und Lageranforderungen zur Verfügung haben. Setzen Sie sich mit uns in Verbindung, und wir werden Ihnen gerne eine maßgeschneiderte Lösung anbieten, die perfekt auf Ihre spezifischen Anforderungen abgestimmt ist.

Steuerungssysteme

Unser HVS Quattro-System wird über ein integriertes Steuerpult bedient, das eine benutzerfreundliche Schnittstelle bietet. Innerhalb des Steuersystems können die Bediener leicht zwischen automatischen und manuellen Modi wechseln. Das Bedienfeld bietet bequeme Drucktasten für die präzise Positionierung der Pumpe (Anheben oder Absenken) und die Pumpensteuerung (START oder STOP). Darüber hinaus ermöglicht es die Steuerung der Pumpendrehzahl. Jedes Bedienfeld ist mit dem Systemhauptschalter (ON/OFF) und einem Sicherheitstaster (E-STOP) ausgestattet, der für zusätzliche Sicherheit und Ruhe sorgt.

Anpassbare Schalttafeln

Wir stellen unsere Schalttafeln im eigenen Haus her, so dass Sie die Freiheit haben, jedes Fassentladesystem genau auf Ihre Anforderungen zuzuschneiden. Unser spezialisiertes Team von Automatisierungsingenieuren ist bestrebt, die Steuerungen auf Ihre Prozesse abzustimmen, ganz nach Ihren Wünschen.

Dank dieser Flexibilität kann das HVS Quattro System mit anderen Geräten in Ihrer Produktionslinie, wie z. B. Abfüllmaschinen, integriert werden. Unsere Ingenieure arbeiten eng mit Ihnen zusammen, um eine nahtlose Integration des HVS in Ihren gesamten Produktionsablauf zu gewährleisten.

Typische Anwendungen

Lebensmittel und Getränke:
Tomatenmark (Konzentrat), doppelt konzentriertes Tomatenmark, Tomatenpüree, Tomatenmark, Frucht- und Gemüsekonzentrat, Fruchtmark oder -basis, Saucenkonzentrat, Glukosesirup, Maltosesirup, Maissirup, Maissirup mit hohem Fruktosegehalt (HFCS) oder Glukose-Fruktose-Sirup (GFS), Hafersirup, Karamell, Erdnussbutter, Mandelpaste, Mayonnaise, Nougatpaste, Schokolade, Fudge, Sahne, Getränkebasis.
Kosmetika und Pharma:
Kosmetische und pharmazeutische Vaseline, Salbe, Creme und Lotion, halbfestes Wachs/Paraffin, Glycerin, Öl, Lipgloss, Mascara, Gesichtsreiniger, Gesichtsmaske.
Industrie:
Schmierfett, einschließlich Hochleistungsfett auf Lithiumbasis der NLGI-Klasse 3, Tinte, Farbe, Harz, Beschichtungs- und Dichtungsmassen.
