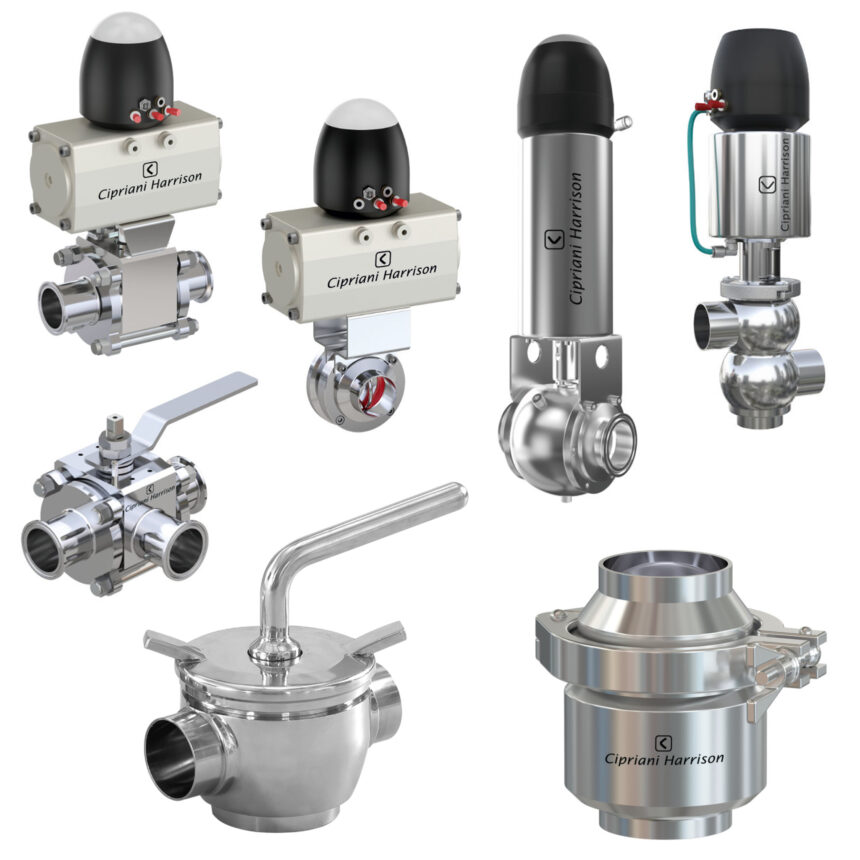

Hygienische Ventile

Hygienische Ventile von Tapflo sind hochwertige Komponenten aus geschmiedetem rostfreiem Stahl 304 L und 316L. Alle Ventile in unserem Portfolio sind für eine vollständige Rückverfolgbarkeit mit Seriennummern versehen und werden im Rahmen eines vom TÜV NORD ISO 9001: 2015 genehmigten Fertigungsprozesses hergestellt.

Die Ventile sind 3A und FDA-zertifiziert für die Verwendung in Lebensmitteln und Milchprodukten. Sie erfüllen auch die Anforderungen der pharmazeutischen Industrie an Elastomere der USP-Klasse VI.

Mit einer breiten Palette an hygienischen Prozessventilen und Durchflussgeräten bedienen wir erfolgreich die Lebensmittel-, Molkerei-, Wein-, Bier-, Kosmetik-, Pharma- und verwandte Industrien, bei denen es auf höchste Hygiene und Sterilität ankommt. Von einfachen 304L bis hin zu hochreinen 316L ASME BPE-Spezifikationen hat Tapflo die Erfahrung und das Engagement, um Ihre Anforderungen an hygienischen Ventilen zu erfüllen. Zusätzlich zum Standardprodukt bieten unsere Designer technisches Know-how und Ressourcen, um kundenspezifische Produktlösungen bereitzustellen.

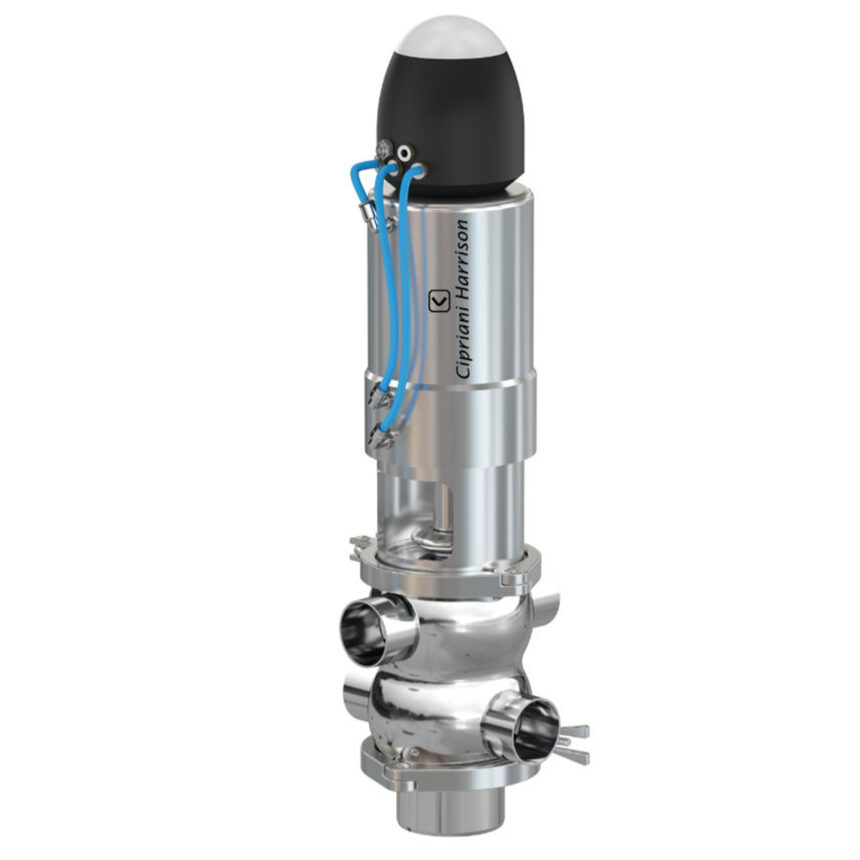

Die Armatur vereint alle Vorteile der Einfach­heit einer Absperrklappe mit einer ausgefeilten Mischventiltechnik.

Dichtungsmaterial: EPDM, HNBR, FPM, VMQ

Größe: DN25 – DN100, 1″ – 4″

Max. Leitungsdruck: 10 bar

Versorgungsdruck für Luftantrieb:6 bar

Sterilisationstemperatur: 135°C

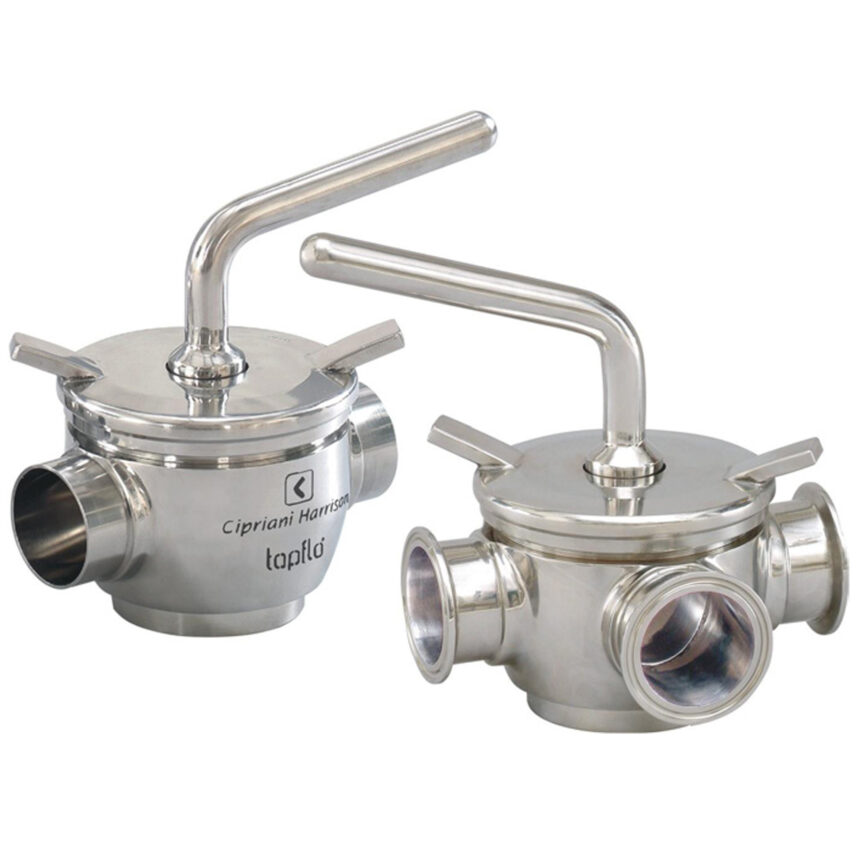

Das Kegelventil besteht aus einem Ventilge­häuse, einem Kegel und einem Deckel aus hochwertigem Edelstahl. Der Kegel ist mit einer Hartchrombeschichtung versehen und anschlie­ßend präzise geschliffen und geläppt, um eine leckagesichere und einfache Bedienung zu gewähr­leisten.

Gehäusematerial: AISI 304L oder AISI 316L

Größe: DN25 – DN100, 1″ – 4″

Max. Leitungsdruck: 4 bar

Sterilisationstemperatur: 135°C

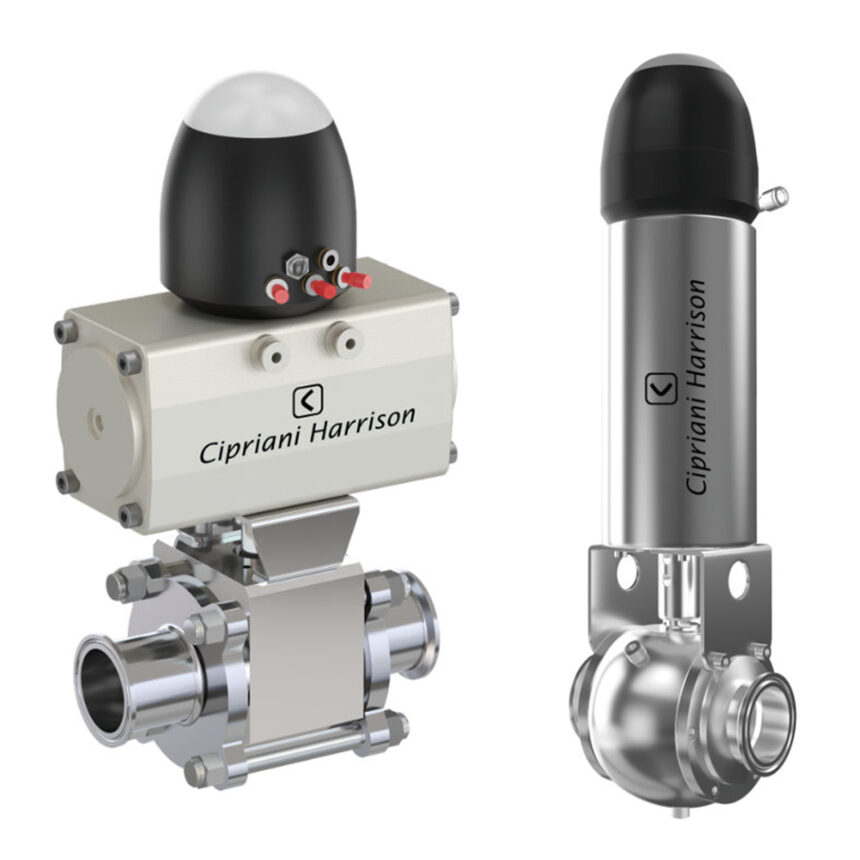

Kugelhähne werden in Rohrleitungssystemen zur Absperrung oder Umleitung von Flüssig­keiten verwendet und können manuell oder automatisch betrieben werden. Ein Kugelhahn hat eine volle Bohrung oder einen vollen Durch­gang und keine Strömungsbeschränkung, so dass es sich um eine viskose oder partikelför­mige Flüssigkeit handelt. Kugelhähne sind in verschiedenen Ausführungen erhältlich, die auf die jeweilige Anwendung abgestimmt sind.

Dichtungsmaterial: EPDM, HNBR, FPM, VMQ

Größe: DN25 – DN100, 1″ – 4″

Max. Leitungsdruck: 10 bar

Versorgungsdruck für Luftantrieb:6 bar

Sterilisationstemperatur: 135°C

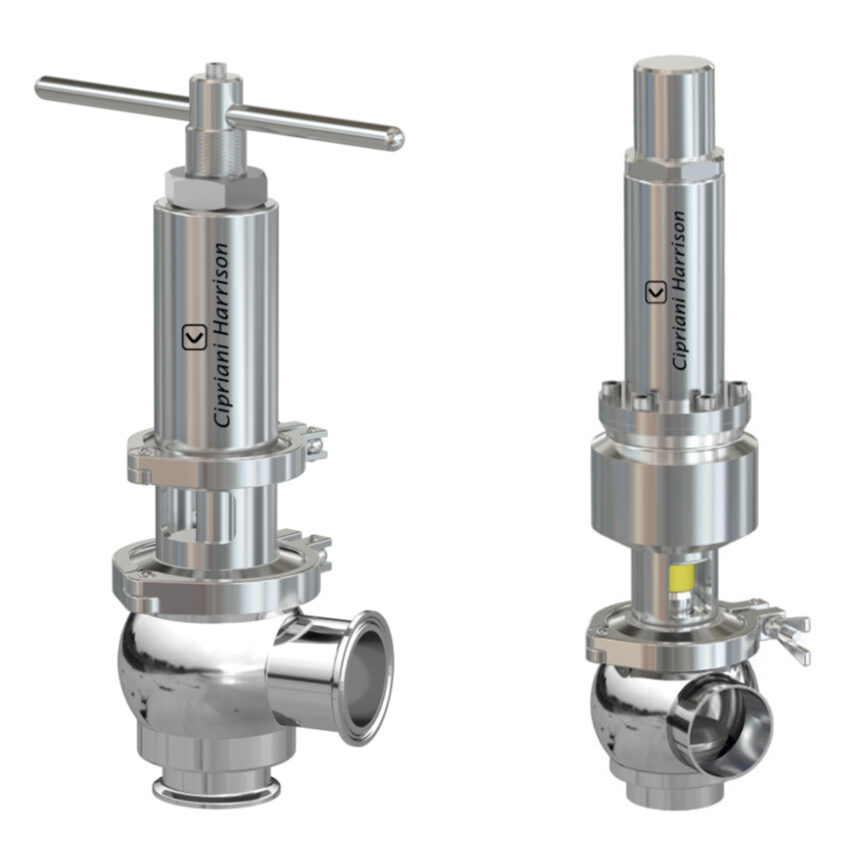

Das Druckbegrenzungsventil dient zum Schutz der Anlagen vor Überdruck. Wird der eingestell­te Druck überschritten, öffnet sich das Ventil. Ausgestattet mit Sitzanhebungsantrieb zum Öffnen während der Leitungsreinigung.

Gehäusematerial: AISI 304L oder AISI 316L

Größe: DN25 – DN100, 1″ – 4″

Max. Leitungsdruck: 4 bar

Sterilisationstemperatur: 135°C

Inline-Schaugläser werden in Rohrleitungen zur visuellen Beobachtung des Produktflusses verwendet. Das lebensmittelechte Polycarbo­natrohr ist so klar wie Glas und bei normalem Gebrauch unzerbrechlich. Wahlweise auch aus Borosilikat. Die Filter ermöglichen die Entfernung von feinen Partikeln aus verschiedenen Flüssigkeiten. Das Edelstahlgewebe kann nach der Reinigung wiederverwendet werden. Alle Sitze und Dich­tungen sind aus FDA-zugelassenen Materialien hergestellt

Gehäusematerial: AISI 304L oder AISI 316L

Größe: DN25 – DN100, 1″ – 4″

Max. Leitungsdruck: 4 bar

Sterilisationstemperatur: 135°C

Die Steuereinheit wird direkt auf den Ven­tilantrieb montiert. Ein innenliegendes Ma­gnetventil schaltet die Luftzufuhr zum Antrieb entweder ein oder aus.

Sensoren: Rückmeldung für Stellung offen/geschlossen
Temperaturbereich: -20 – 70°C (-42 – 147°F)
Schutzart: IP 67
Versorgungsspannung: 24 – 48 V DC/24 V AC/110 V AC

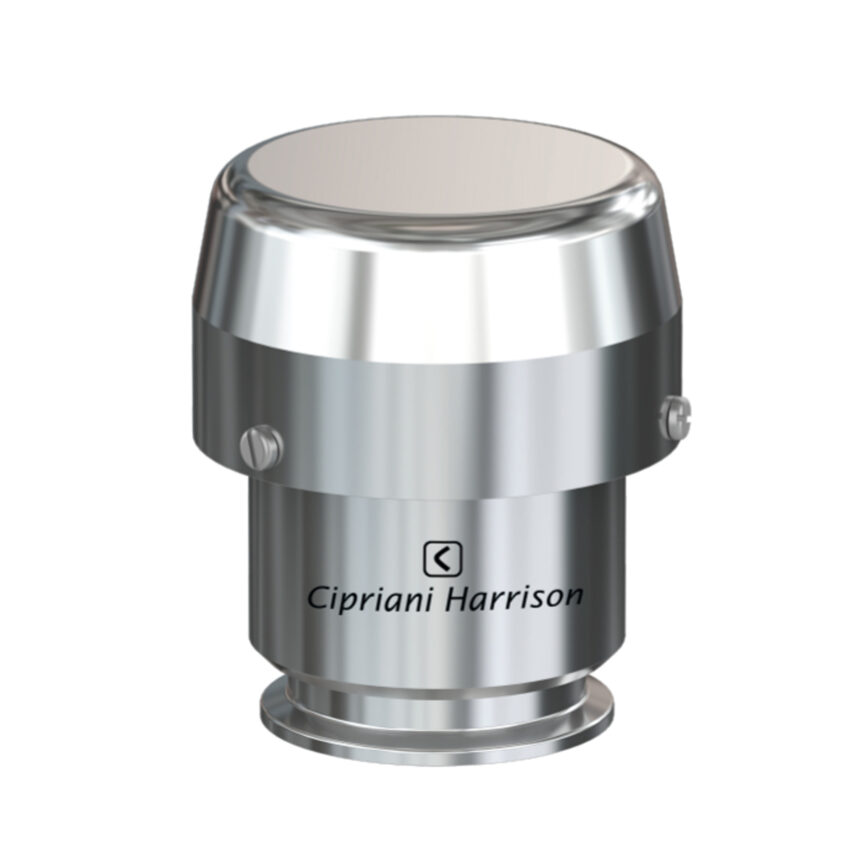

Eine leichte Sitzdichtungseinheit mit kalibrierter Feder ist in einer speziellen Polymerbuchse ein­geschlossen. Die Buchse wird in einem Gehäu­se aus rostfreiem Stahl geführt. Das Tank Vent wird als Entlüftungsventil verwendet, um ein Vakuum oder einen Überdruck in einem Tank oder Rohrleitungssystem zu vermeiden.

Dichtungsmaterial: EPDM, HNBR, FPM, VMQ

Größe: DN40 – DN100, 1 1/2″ – 4″
Vakuumpunkt: 0,007 bar

Öffnung Überdruck:0,07 bar

Sterilisationstemperatur: 135°C

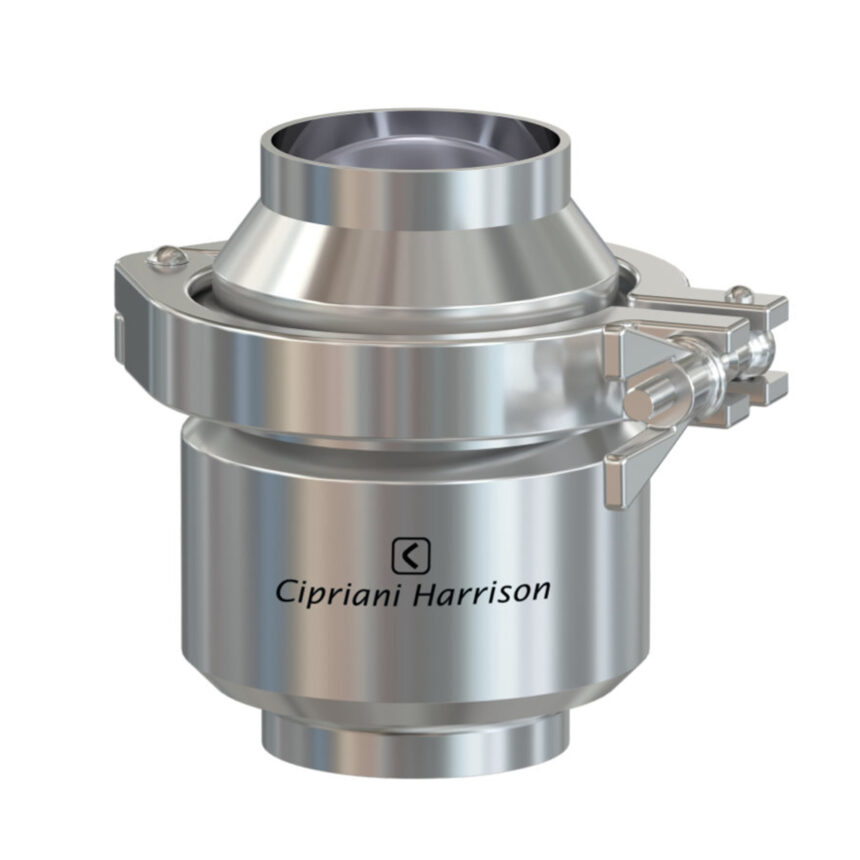

Das Ventil öffnet, sobald der Druck unter dem Ventilsitz den Gegendruck übersteigt. Wenn der Druck ausgeglichen ist, schließt das Ventil durch Federkraft, d.h. bei einem Druckanstieg schließt das Ventil auf der Federseite.

Dichtungsmaterial: EPDM, HNBR, FPM, VMQ

Größe: DN25 – DN150, 1″ – 6″
Max. Leitungsdruck: 10 bar

Sterilisationstemperatur: 135°C
