Pneumatik-Zubehör und -Ersatzteile für Druckluftmembranpumpen
Druckluftmembranpumpen zählen zu den Pumpenarten, die am universellsten eingesetzt werden können. Ob zur schnellen Entleerung von Behältern mit kritischen Flüssigkeiten, zur Förderung von Lebensmitteln und pharmazeutischen Produkten oder zum Grobdosieren von hochviskosen Medien – die Anwendungen sind extrem vielfältig.
Entsprechend viele Komponenten sowie verschiedenstes Pneumatik-Zubehör gibt es für Druckluftmembranpumpen. Werfen Sie einen Blick auf die verschiedenen Zubehörelemente und Pneumatik-Ersatzteile für Ihre industrielle Druckluftmembranpumpe.

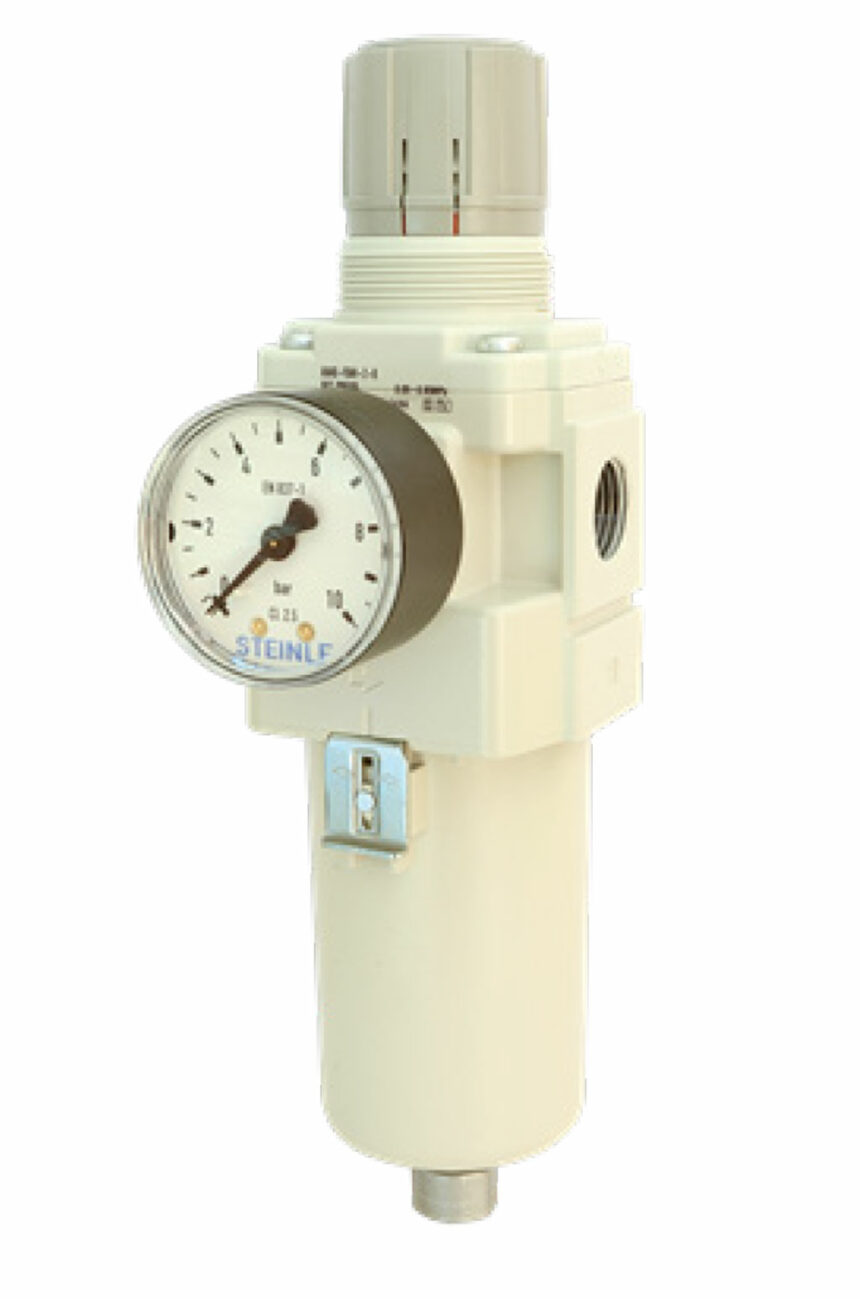

ZP01 Filterdruckminderer
Dieser leistungsstarke Filterdruckminderer, auch Wartungseinheit genannt, garantiert eine optimale Druckluftversorgung für Ihre pneumatischen Geräte.
Der ZP01 Filterdruckminderer hat vier Funktionen:
- Konstanter Druck: Schwankungen im Netzdruck gehören der Vergangenheit an. Der Filterdruckminderer regelt den Druck konstant auf den eingestellten Wert, solange der Netzdruck diesen Wert nicht unterschreitet. So arbeitet Ihre Pumpe stets zuverlässig und effizient.
- Druckanzeige: Das integrierte Manometer zeigt Ihnen den eingestellten Druck jederzeit an. So behalten Sie stets die Kontrolle über Ihre Druckluftversorgung und können einen Druckverlust sofort erkennen.
- Wasserabscheidung: Verabschieden Sie sich von Wasser in Ihrer Druckluft! Der Filterdruckminderer hält Wasseranteile zuverlässig zurück und schützt so Ihre pneumatischen Geräte vor Korrosion und Funktionsstörungen.
- Partikel Feinfilter: Der eingebaute 5 μm Feinfilter entfernt zuverlässig Partikel aus der Druckluft, die Ihre Geräte beschädigen könnten. So sorgen Sie für einen reibungslosen Betrieb und eine lange Lebensdauer Ihrer pneumatischen Anlagen.
Lieferbar in 4 Baugrößen, jeweils passend zu den verschiedenen Pumpengrößen. Dieser Filterdruckminderer sollte immer in der Druckluftversorgung zum Schutz der Pumpe installiert werden.

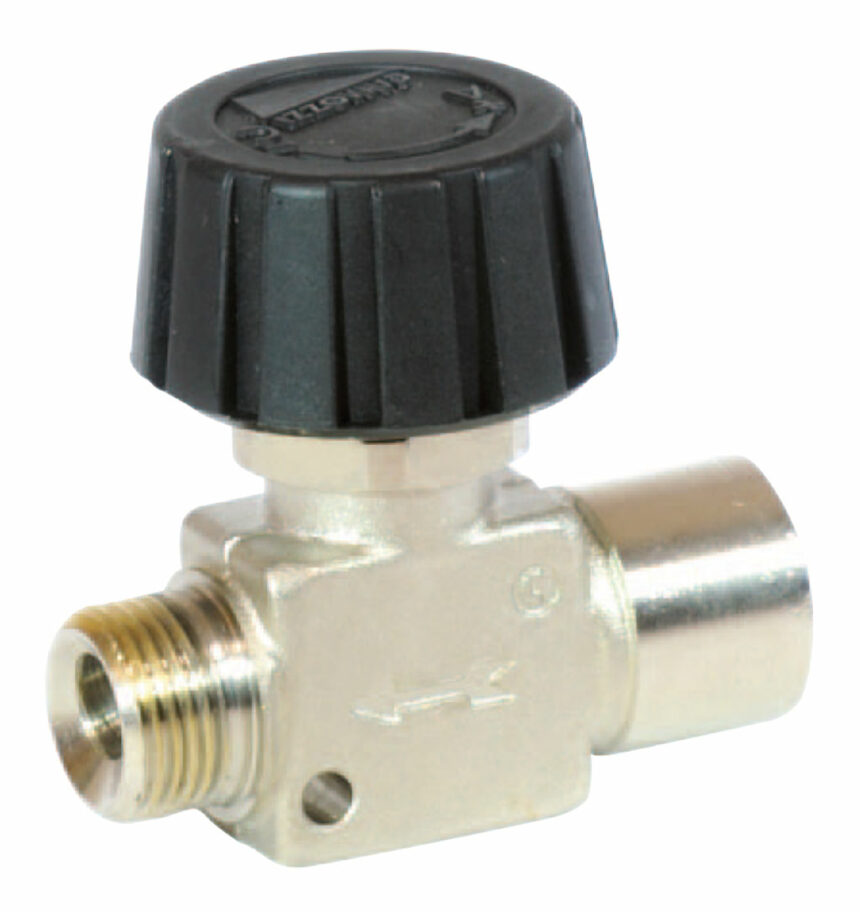

ZP02 Nadelventil
Mit dem ZP02 Nadelventil regeln Sie die Luftmenge Ihrer Druckluftmembranpumpe einfach und präzise. Die Fördermenge kann stufenlos im Bereich von 0 bis 100 % eingestellt und damit exakt an Ihre Bedürfnisse angepasst werden.
- Vielseitige Einsatzmöglichkeiten: Das Nadelventil lässt sich sowohl direkt am Drucklufteinlass der Pumpe als auch an jedem beliebigen Punkt in der Druckluftleitung montieren. So profitieren Sie von maximaler Flexibilität bei der Installation.
- Komfortable Bedienung: Der ergonomische Einstellknopf ermöglicht eine feinfühlige und intuitive Regelung der Luftmenge. So steuern Sie die Förderleistung Ihrer Pumpe mühelos und mit höchster Präzision.
- In vier Baugrößen erhältlich: Das Nadelventil ist in vier verschiedenen Baugrößen verfügbar, passend zu den gängigsten Pumpengrößen. Wählen Sie einfach die richtige Größe für Ihre Anwendung.
Lieferbar in 4 Baugrößen, jeweils passend zu den verschiedenen Pumpengrößen.

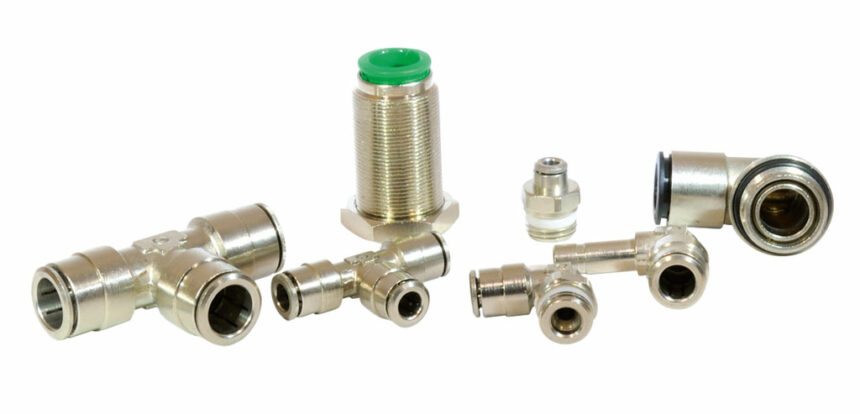

ZP03 Steckfittings
Ein vielfältiges Lagerprogramm an Steckfittings für Druckluftschläuche namhafter Hersteller erlaubt optimale Anpassung an die Erfordernisse unserer Kunden. Diese Steckfittings erlauben einen schnellen Wechsel der pneumatischen Anbaukomponenten und Zubehörartikel.

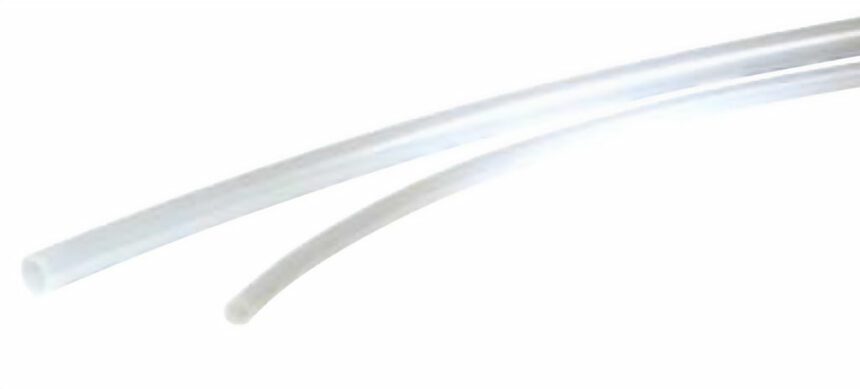

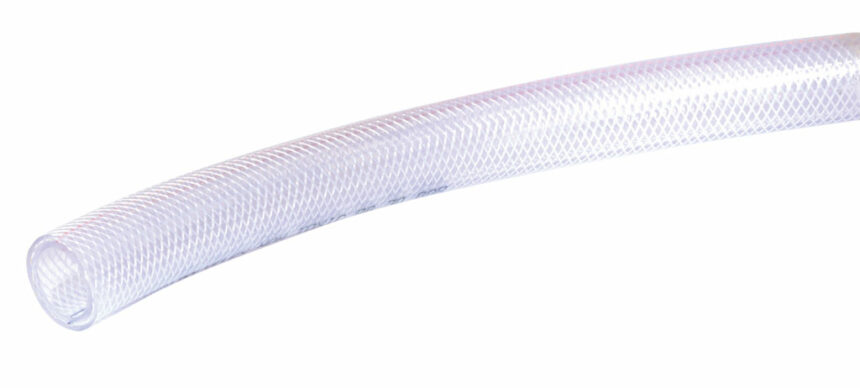

ZP04 / ZP05 Druckluftschlauch aus PVC / PA
Zwei Schlauchvarianten für Ihre Drucklufttechnik:
1. Robuster PA-Schlauch mit Steckfittings:
- Ideal für Anwendungen, die hohe Festigkeit und einfache Handhabung erfordern.
- Verfügbar in verschiedenen Größen für optimale Luftdurchflussrate.
2. Hochflexibler PVC-Schlauch mit Gewebeeinlage:
- Perfekt für Bereiche, die maximale Flexibilität und Bewegungsfreiheit benötigen.
- Speziell für große Pumpen geeignet, wo die Größe der Steckfittings den Luftbedarf einschränkt.
Vielseitig einsetzbar: Beide Schläuche können auch für den Flüssigkeitstransport eingesetzt werden, wenn die chemische Beständigkeit dies erlaubt.
Dieses Pneumatik-Zubehörelement ist lieferbar in vielen Abmessungen ab Lager.

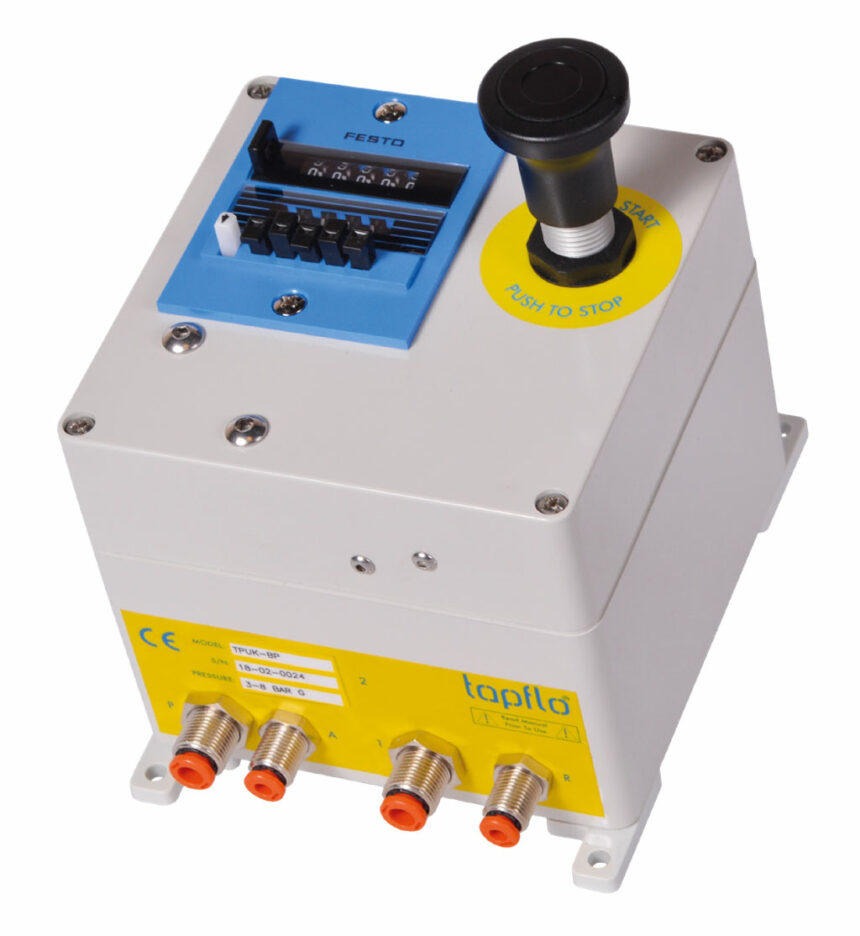

ZP06 Hubzählung pneumatisch
Dieser pneumatische Vorwahlzähler wird überwiegend zur präzisen Dosierung von Flüssigkeiten oder Pasten in Chargen eingesetzt. Er steuert die Pumpe vollautomatisch und sorgt so für gleichbleibende Ergebnisse.
- Einfache Einrichtung: Die gewünschte Anzahl der Pumpenhübe wird einmalig über die Vorwahltasten am Zähler eingestellt.
- Präzise Dosierung: Die Pumpe pumpt exakt die eingestellte Menge Flüssigkeit oder Paste. Der Hub wird über eine Schlauchleitung vom Schalldämpfer der Pumpe (ZP10) zum Zähler übertragen.
- Automatischer Stopp: Sobald die eingestellte Hubzahl erreicht ist, schaltet sich die Pumpe automatisch ab.
- Flexible Steuerung: Der erneute Start der Pumpe kann direkt am Zähler oder über ein externes pneumatisches Signal erfolgen.

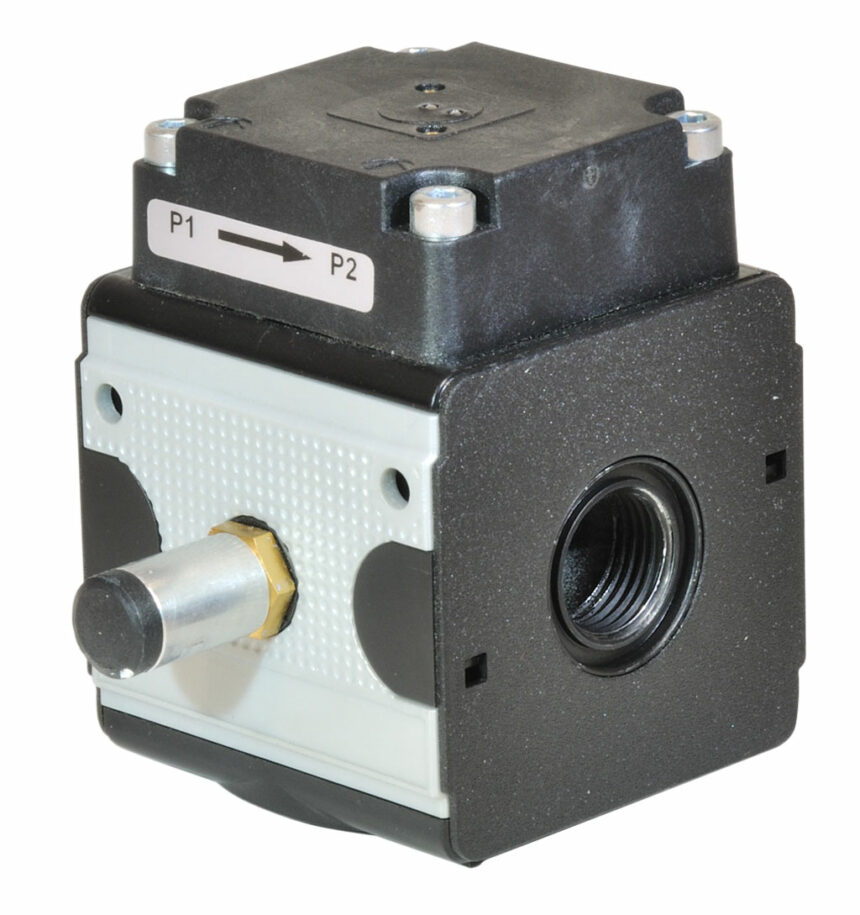

ZP07 Softstartventil
Ein schlagartiges Öffnen der Druckluftzufuhr zur Pumpe, z.B. durch ein Magnetventil, kann die Pumpe beschädigen oder unerwünschte Druckschläge im Rohrleitungssystem verursachen. Verhindern Sie Schäden an Ihrer Pumpe und unerwünschte Druckschwankungen im Rohrleitungssystem mit unserer Druckluft-Anlaufsteuerung.
- Sanftes Anlaufen der Pumpe: Durch die langsame Öffnung der Druckluftzufuhr wird die Pumpe schonend in Betrieb genommen.
- Einstellbare Verzögerungszeit: Passen Sie die Anlaufzeit individuell an Ihre Bedürfnisse an.
- Verhindert Druckschläge: Schützt Ihre Pumpe und das Rohrleitungssystem vor Beschädigungen.
Hinweis: Dieses Gerät ist nicht für explosionsgefährdete Umgebungen zugelassen. In diesen Fällen bieten wir Ihnen eine spezielle Lösung (siehe ZP08).

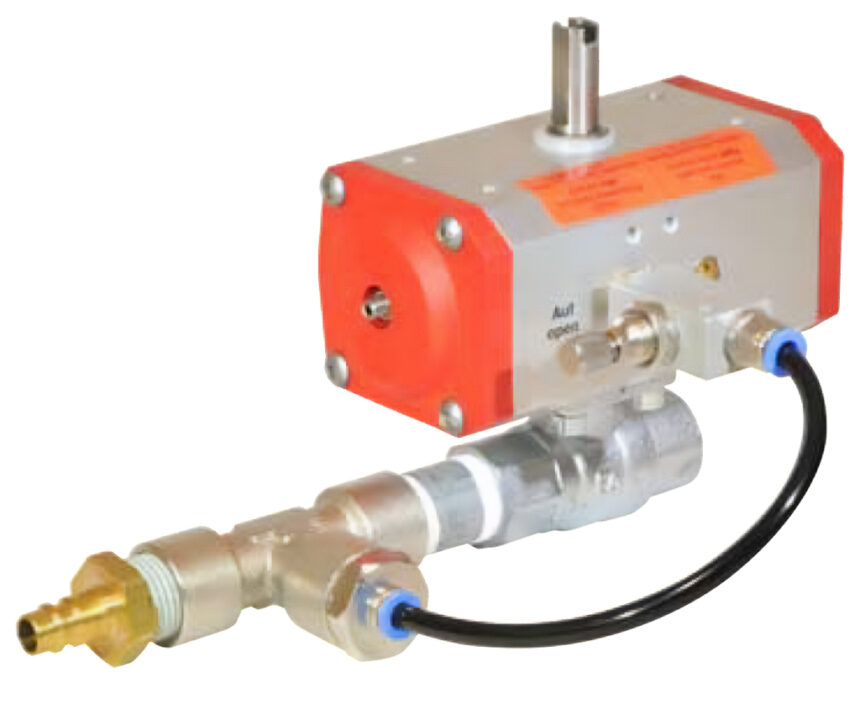

ZP08 Softstartventil Ex-geschützt
Dieses Ventil zum langsamen Anfahren der Pumpen wird in für explosionsgefährdeten Bereichen eingesetzt, damit gefährliche Druckschläge und Explosionen bei Ihren Pumpen vermieden werden können.
- Präzise Steuerung: Der pneumatisch betätigte Kugelhahn und die Drossel ermöglichen eine stufenlose Einstellung der Anfahrgeschwindigkeit.
- Sanftes Anlaufen: Die Pumpe wird schonend in Betrieb genommen, wodurch Druckschwankungen und Explosionsrisiken minimiert werden.
- Zuverlässige Rückstellung: Das federbetätigte Rückstellsystem sorgt für ein sicheres Schließen des Ventils.

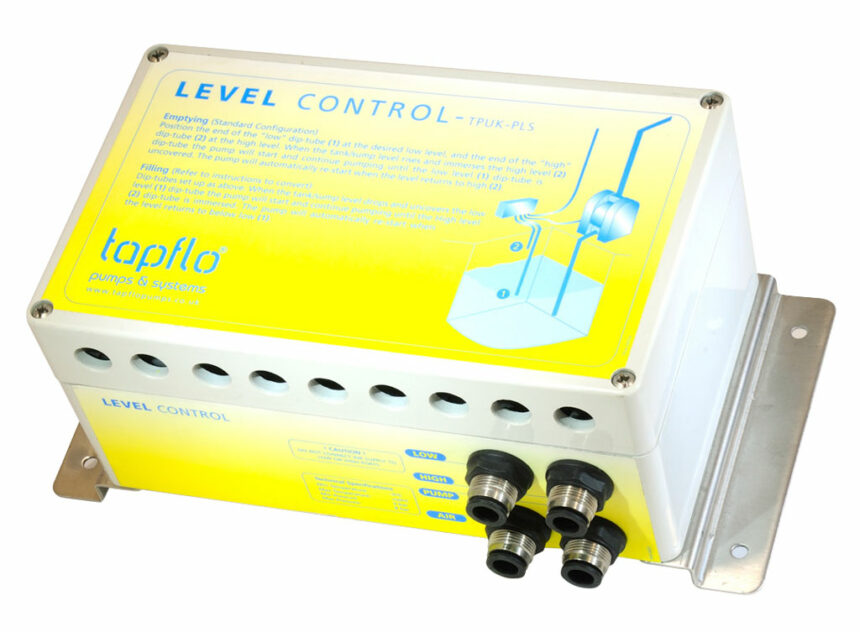

ZP09 Pneumatische Niveausteuerung
Verabschieden Sie sich von komplexer Elektrik und erleben Sie zuverlässige Füllstandkontrolle mit unserer pneumatischen Niveausteuerung.
- Einfache Installation: Schließen Sie die Druckluftversorgung am Eingang der Steuereinheit an und verbinden Sie die Messleitungen mit einem Behälter oder Becken.
- Präzise Füllstandmessung: Dünne, höhenverstellbare Rohre im Becken dienen als Schaltpunkte. Ein minimaler Luftstrom durch die Schläuche erzeugt einen Staudruck, wenn die Flüssigkeit die Öffnung erreicht.
- Zuverlässige Steuerung: Der Staudruck wird in der Steuereinheit verstärkt und schaltet die Pumpe ein oder aus, je nach gewählter Funktion (Niveau max. ein- oder ausschaltend).
- Optionale Überfüllsicherung: Ein dritter Niveaupunkt kann als zusätzliche Sicherheitsmaßnahme installiert werden.
Dieses Pneumatik-Zubehör ist lieferbar in 2 Baugrößen, jeweils passend zu den verschiedenen Pumpengrößen.

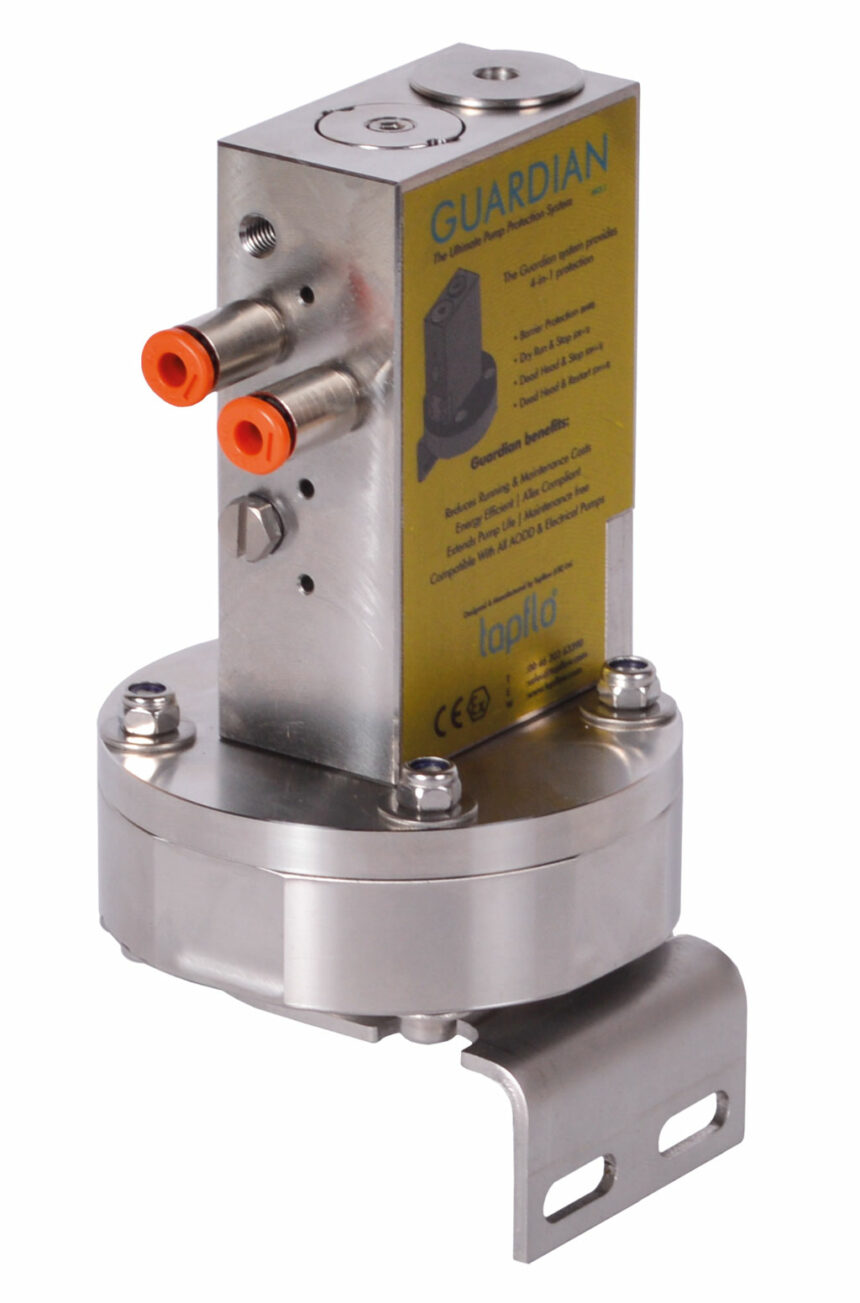

ZP10 Guardian System
Diese besondere Pneumatik-Zubehörbaureihe wurde von Tapflo entwickelt, um die Betriebssicherheit der Pumpen zu erhöhen. Das Guardian System umfasst ein Grundgerät, das mit leichten Modifikationen drei verschiedene Funktionen erfüllt. Die pneumatischen Komponenten sind aus massivem Edelstahl 1.4404 gefertigt.
Das Guardian System besteht aus einem flüssigkeitsberührenden Teil (Aluminium, PTFE oder Edelstahl) und einer PTFE-Membran, die den pneumatischen Teil steuert. Die rein pneumatische Funktionsweise gewährleistet sicheren Betrieb ohne externe Stromversorgung und ist ATEX-zertifiziert. Ein pneumatischer Signal- und Alarmausgang informiert über den Betriebszustand. Die individuelle Anpassung an Ihre Anwendung erfolgt einfach über eine Einstellschraube.
Folgende Funktionen erfüllt das Guardian System:
Wenn eine Druckluftmembranpumpe unbemerkt trocken läuft, so wird sie schneller und verbraucht ungenutzte Druckluft. Um diese Energieverschwendung und übermäßigen Verschleiß zu verhindern, wird der Guardian als Trockenlaufschutz installiert. Sobald die Pumpe kein Medium mehr ansaugt, verringert sich der Druck in der Druckleitung. Dieser Umstand wird genutzt, um die Pumpe sofort abzuschalten. Um die Pumpe wieder zu starten, sobald wieder Flüssigkeit vorhanden ist, wird der Reset-Knopf gedrückt, bis die Pumpe wieder angesaugt hat und sich ein Druck in der Druckleitung aufgebaut hat.
Im Falle, dass der Druck in der Druckleitung einen bestimmten eingestellten Wert überschreitet, schaltet der Guardian die Pumpe ab. Dies kann der Fall sein, wenn aus Versehen ein druckseitiges Ventil geschlossen wird oder sich nachgeschaltete Einbauten zugesetzt haben.
Bei Pumpen mit Sperrkammersystem (Baureihe TB), wo zwei Membranen hintereinander arbeiten, entsteht ein leerer Raum, der überwacht werden muss. Unabhängig vom Fördermedium und davon, ob die luftseitige oder die flüssigkeitsseitige Membrane beschädigt ist, ändert sich der Druck in diesem Sperrkammerraum. Der Guardian überwacht den Druck und schaltet die Pumpe sofort ab, sobald sich eine Druckänderung einstellt. Damit sind keine Sperrflüssigkeiten mehr erforderlich, die ein kompliziertes Befüllen bei einem Wechsel der Membranen bedingen. Ferner wird der Zustand der Membranen unabhängig von den physikalischen Eigenschaften der Förderflüssigkeit überwacht. Nähere Informationen in der Guardian Betriebsanleitung.

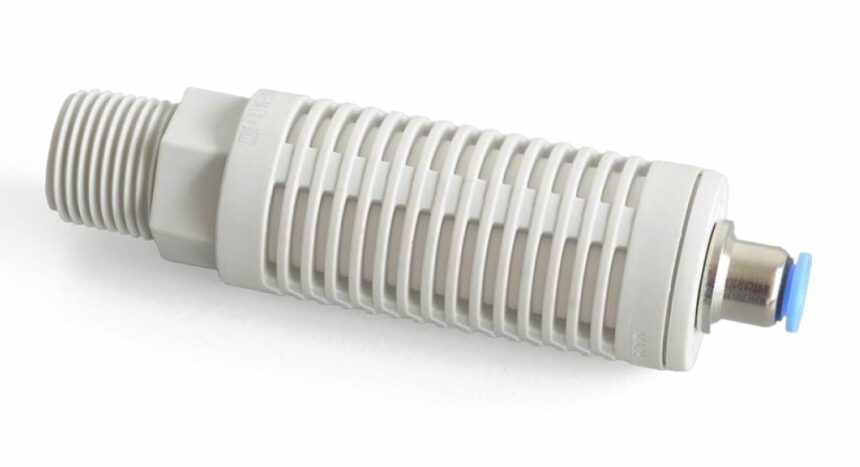

ZP11 Schalldämpfer Signalanschluss
In Situationen, in denen die elektronische Hubsensormontage nicht möglich ist, bietet dieser Schalldämpfer eine alternative Lösung. Er wird anstelle des Standarddämpfers in den Luftausgang der Pumpe eingeschraubt und ermöglicht die Hubsignalerfassung.
Anwendungsfälle:
- Kleine Pumpen: Bei Pumpen der Baugrößen unterhalb der T50 ist aufgrund des Platzmangels keine Hubsensormontage möglich.
- Nachträgliche Umrüstung: Bei der Umstellung auf Hubsignalerfassung an bestehenden Pumpen wird dieser Schalldämpfer benötigt.
- Pneumatischer Hubzähler: In Kombination mit dem pneumatischen Hubzähler (ZP06) ist dieser Schalldämpfer erforderlich.

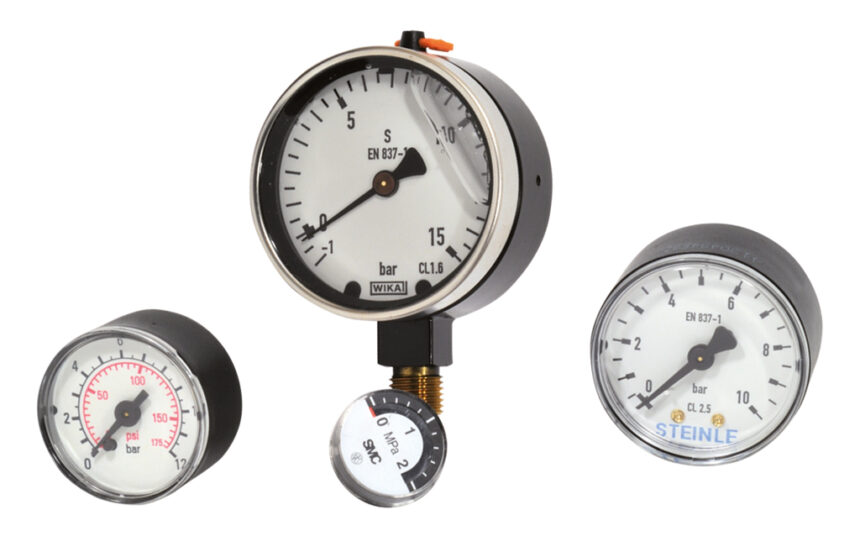

ZP12 Manometer
Manometer bieten eine einfache und zuverlässige Möglichkeit, den Betriebszustand Ihrer Pumpen zu überprüfen. Durch die Installation eines Manometers in der Saugleitung, idealerweise in Verbindung mit einem Pulsationsdämpfer (siehe ZF03), können Sie Verstopfungen in Leitungen oder Filtern frühzeitig erkennen und Gegenmaßnahmen ergreifen. Ein Anzeigebereich von -1 bis +1 bar ist für diese Anwendung empfehlenswert.
Wir haben verschiedene Manometer auf Lager, ob Glyzerin gedämpft, mit hoher Genauigkeit oder einfach nur, um den der Druckluft zu messen. Auch spezielle Kleinstmanometer sind verfügbar, zum Beispiel für die Überwachung der Druckverhältnisse an den Druckverstärkern der TF-Pumpen.

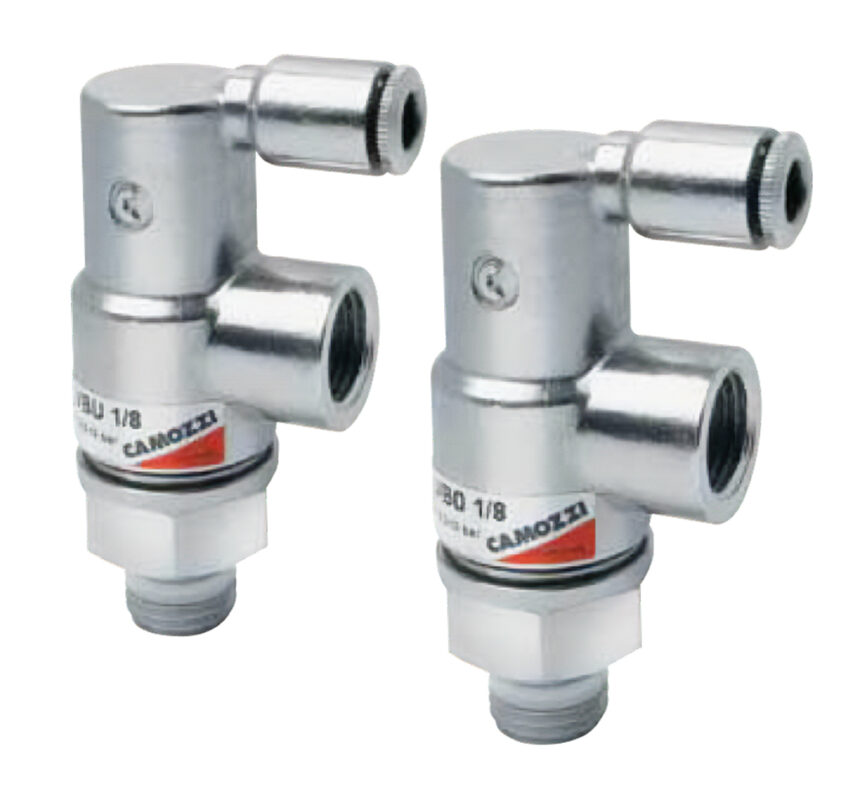

ZP13 Stop-Ventil
Der ZP06 ist ein vielseitiger pneumatischer Vorwahlzähler, der speziell für die präzise Chargendosierung entwickelt wurde. Passend dazu bieten wir mit dem ZP13 ein Stop-Ventil an. Der Vorwahlzähler eignet sich ideal für Anwendungen, bei denen eine definierte Menge an Flüssigkeit dosiert werden muss.
- Auslitern der Pumpe: Zunächst wird die Pumpe einmalig ausgepumpt, um das exakte Volumen pro Hub zu bestimmen.
- Einstellung der Hubzahl: Mit den intuitiven Vorwahltasten wählen Sie die gewünschte Anzahl an Pumpenhüben für die Dosierung.
- Automatische Abschaltung: Sobald die eingestellte Hubzahl erreicht ist, sendet der ZP06 ein pneumatisches Signal an das Stop-Ventil, welches die Pumpe zuverlässig abschaltet.
- Präzise Dosierung: Das Stop-Ventil öffnet nur auf Befehl des ZP06 und gewährleistet so eine präzise und gleichbleibende Dosierung der gewünschten Menge.
Das Stop-Ventil ist in allen drei Baugrößen erhältlich, so dass der ZP06 für alle Pumpengrößen universell eingesetzt werden kann. Es wird direkt an der Pumpe vor einem Nadelventil in den Drucklufteingang geschraubt.
ZP14 Eco-Boost-System
Bei der Filterpressenbeschickung ist hoher Druck nur in der Endphase der Filtration erforderlich. In der Vorphase, bei der der Gegendruck bis zu 5 bar beträgt, kann die Pumpe ohne Druckübersetzer arbeiten. Dies spart deutlich Luftverbrauch und Verschleiß, da insbesondere im unteren Druckbereich die Hubfrequenz der Pumpe und somit der Luftverbrauch am höchsten sind.
Das Eco-Boost-System wurde speziell für diese Anforderungen entwickelt. Es arbeitet rein pneumatisch und ohne elektrische Steuerkomponenten. Ab einem bestimmten Druck in der Filterpresse schaltet sich der externe Druckverstärker automatisch zu und übernimmt die Förderung in der Hochdruckphase.
Das Eco-Boost-System ist in drei Baugrößen erhältlich und kann optional für alle Pumpen der Baureihe TF bestellt werden. Auch eine nachträgliche Installation des Pneumatik-Zubehörteils bei bestehenden Pumpen mit externer Druckübersetzung ist problemlos möglich.

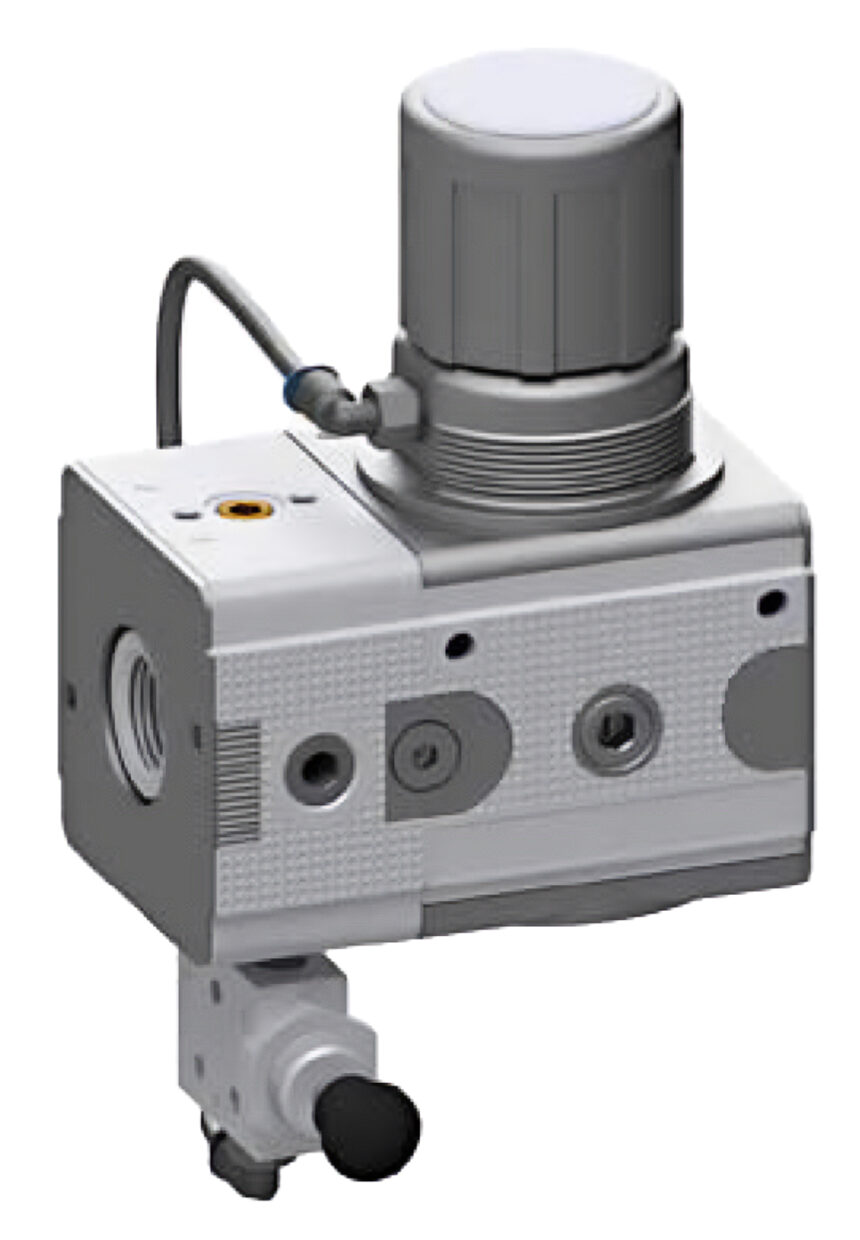

ZP15 Pneumatischer Trockenlaufschutz
Der Trockenlaufschutz, ein Ventil mit Ansteuerungsoption, ermöglicht die Begrenzung des maximalen Durchflusses auf einen eingestellten Wert. Wird dieser Grenzwert überschritten, zum Beispiel bei einem Mangel des zu pumpenden Mediums, erfolgt ein unmittelbares Abschalten der Anlage und verhindert somit eine Überlastung oder gar Beschädigung der Pumpe.
Erst nach Betätigen eines pneumatischen Tasters erfolgt der Wiederanlauf der Anlage. Dies geschieht entweder über ein optionales Ansteuerungsventil oder über einen Startimpuls an einem externen Schaltventil. Diese Konstruktion gewährleistet maximale Sicherheit und Bedienkomfort.
Der Trockenlaufschutz erfüllt dabei alle gesetzlichen Anforderungen der Arbeitssicherheit und trägt zudem die ATEX-Produktrichtlinie 2014/34/EU. Dies bedeutet, dass er auch in explosionsgefährdeten Bereichen eingesetzt werden kann.
ZP17 Druckluft Kombi-Einheit
Einer der großen Vorteile von Druckluftmembranpumpen liegt in der Möglichkeit, die Pumpe sehr einfach über die Druckluft zu regeln. Mit einem Druckregler kann der gewünschte Förderdruck eingestellt werden und mit einem Nadelventil die Hubfrequenz und somit die Fördermenge.
Das Ein-/Ausschaltventil kann mit einem manuellen Kugelhahn (DKE-M) oder einem elektrisch schaltbaren Magnetventil (DKE-E) eingestellt werden. Das Magnetventil ermöglicht die komfortable Steuerung per Fernbedienung oder SPS-Integration.
Die Steuerungsmodule sind fest an der Pumpe montiert und verfügen über ein stabiles Edelstahl-Halteblech. So ist eine vibrationsarme und dauerhaft zuverlässige Funktion gewährleistet.
