TF420A (2" DN 50)
- Typ TF420A (2" DN 50)
- Max. Fördermenge 25 m³/h (bei Wasser und leerer Presse)
- Max. Förderdruck 14 bar bei 7 Druckluft
- Ansaughöhe trocken/gefüllt 4 mWS / 9 mWS
- Max. Feststoffgröße 15 mm
- Temperaturbereich -20°C...+80°C (+110°C mit PTFE Membranen)
- Produktberührte Gehäuseteile Aluminium
- Membranen EPDM, NBR, PTFE, FKM
- Ventilkugeln EPDM, NBR, PTFE, PE1000, PUR, Edelstahl
- Saug- / Druckanschluss BSP Innengewinde (standard), NPT Innengewinde, DIN Flansch u.v.a.
- Anschlussgröße Zoll G 2" Innengewinde (schwenkbar)
- Anschlussgröße Nennweite DN 50
- Druckluftanschluss Nippel für Schnellverschlusskupplung NW 7,2
- Volumen per Hub 2440 ml
- ATEX optional
- Mittelblock Aluminium (nicht produktberührt)
- Gewicht 54 kg
- Steuerventil Messing mit PET Kolben
Detail Grafiken

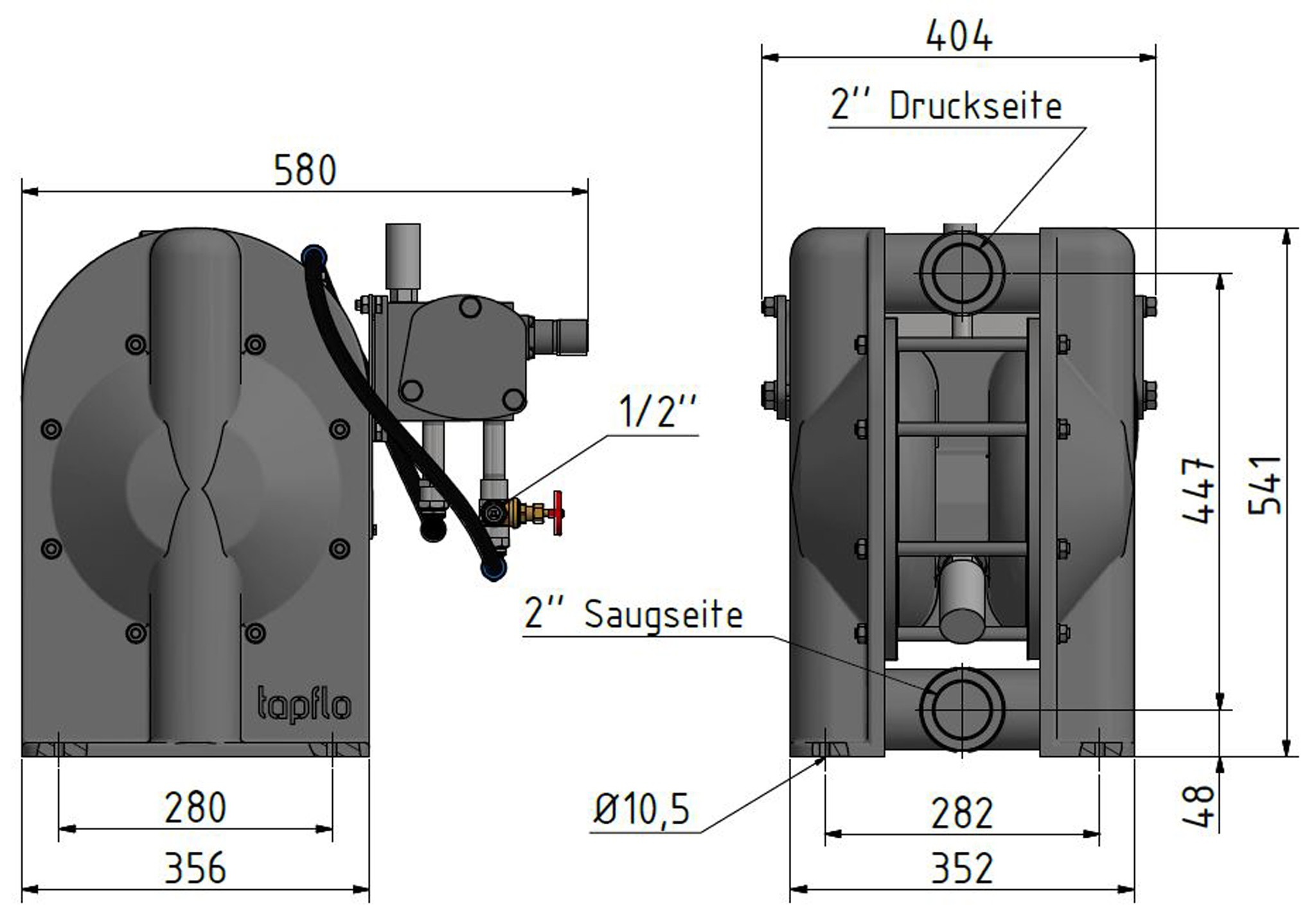

Maßzeichnung
Förderkurve
